模塊型開關電源 24V 0.4A
產品概述：
Modicon開關電源產品旨在為自動化系統設備控制電路提供所需的DC電壓。Modicon工業電源是穩壓開關電源，有3種類型：ABLM模塊型、ABLS優化型、ABLU3和ABL8RP/WP通用型。
產品特性：
● 可持續
長使用壽命和MTBF，保護涂層，工作溫度高可達+70°C
● 節約成本
緊湊型機殼，NEC 2類
● 安全
過壓和欠壓保護、危險位置認證
● 易于使用
接線方便、多個端子、多種安裝方式、寬輸入電壓范圍
產品詳情
| 主要信息 | |
| 產品系列 | Modicon Power Supply |
| 產品類型 | 電源 |
| 電源類型 | 調節開關模式 |
| Variant option | Modular |
| 機柜材料 | 塑料 |
| Nominal input voltage | 100...240 V 交流 單相 |
| 100...240 V 交流 相線到相線 | |
| 額定功率 [W] | 10 W |
| 輸出電壓 | 24 V DC |
| 電源輸出電流 | 0.42 A |
| 補充信息 | |
| 輸入電壓限制 | 90...264 V AC |
| Nominal network frequency | 50…60 Hz |
| Network system compatibility | TN |
| TT | |
| IT | |
| Maximum leakage current | 0.25 mA 240 V AC |
| 輸入保護類型 | 集成熔絲（不可換） 1 A |
| External protection (recommended) 20 A Curve B | |
| External protection (recommended) 20 A Curve C | |
| External protection (recommended) 2 A Curve B | |
| External protection (recommended) 2 A Curve C | |
| 最大涌流 | 15 A 在…上 115 V |
| 30 A 在…上 230 V | |
| 寬度（步進18mm） | 0.52 at 115 V AC |
| 0.40 at 230V AC AC | |
| 功率 | 80 % 在…上 115 V 交流 |
| 80 % 在…上 230 V 交流 | |
| 功耗W | 2.5 W |
| 電流消耗 | < 0.3 A 115 V AC |
| < 0.2 A 230V AC AC | |
| Turn-on time | < 2 s |
| 保持時間 | > 10 ms 115 V AC |
| > 60 ms 230 V AC | |
| Startup with capacitive loads | 3000 μF |
| 殘波 | < 100 mV |
| 平均故障時間 | 5000000 小時 at 25 °C, 全負荷 |
| 1000000 小時 at 55 °C, 80 % load | |
| 輸出保護類型 | 防過載與短路, optical power : 自動重置 |
| Against over temperature, optical power : 手動或自動復位 | |
| 防過壓, optical power : 手動或自動復位 | |
| 接線能力 | 螺釘連接: 0.5...1.5 mm2, (AWG 20...AWG 16) without wire end ferrule 適用 輸入/輸出 (通道) |
| 螺釘連接: 0.5...1 mm2, (AWG 20...AWG 18) 線段箍 適用 輸入/輸出 (通道) | |
| line and load regulation | < 0.5 % network in line |
| < 1 % network 0 to 100 % load | |
| LED狀態 | LED (綠色) 輸出電壓 |
| 深度 | 55.6 mm |
| 高度 | 91 mm |
| 寬度 | 18 mm |
| 凈重 | 0.099 kg |
| 輸出耦合 | 串行 |
| 安裝方式 | 頂帽類型TH35-15 導軌安裝 符合 IEC 60715 |
| 頂帽類型 TH35-7.5 導軌安裝 符合 IEC 60715 | |
| Double-profile DIN 導軌安裝 | |
| 面板安裝 | |
| 電源 | SELV 符合 EN/IEC 60950-1 |
| SELV 符合 EN/IEC 60204-1 | |
| SELV 符合 IEC 60364-4-41 | |
| 絕緣性能 | 3000 V AC 輸入/輸出 (通道) |
| Service life | 10 年 |
| 過電壓類別 | II |
| 環境 | |
| 符合標準 | EN 62368-1 |
| EN/IEC 61010-1 | |
| EN 61010-2-201 | |
| EN/IEC 61204-3 | |
| EN 61000-6-1 | |
| EN 61000-6-2 | |
| EN 61000-6-3 | |
| EN 61000-6-4 | |
| EN 61000-3-2 | |
| EN 61000-3-3 | |
| UL 62368-1 | |
| UL 61010-1 | |
| UL 61010-2-201 | |
| CSA C22.2 No 62368-1 | |
| CSA C22.2 No 61010-1 | |
| CSA C22.2 No 61010-2-201 | |
| EN/IEC 62368-1 | |
| 產品認證 | CE |
| CUL listed | |
| CUL 認證 | |
| RCM | |
| CB Scheme | |
| EAC | |
| KC | |
| NEC: 2級 | |
| 工作海拔 | < 2000 m overvoltage category III |
| 2000 m...5000 m overvoltage category II | |
| 抗沖擊 | 150 m/s2 適用 11 ms |
| IP 保護等級 | IP20 |
| ambient air temperature for operation | -25…55 °C 無電流降額 mounting position A < 2000 m |
| 55…70 °C with current derating of 2.67 % per °C mounting position A < 2000 m | |
| 電擊保護級別 | Class II without PE connection |
| 污染等級 | 2 |
| 抗振動 | 3 mm (f= 2…9 Hz) 符合 IEC 60721-3-3 |
| 10 m/s2 (f= 9…200 Hz) 符合 IEC 60721-3-3 | |
| 抗電磁干擾性能 | Immunity to electrostatic discharge - test level: 8 kV (接觸放電) conforming to EN/IEC 61000-4-2 |
| Immunity to electrostatic discharge - test level: 15 kV (空氣放電) conforming to EN/IEC 61000-4-2 | |
| 電磁場抑制測試 - test level: 15 V/m (80 MHz...2 GHz) conforming to EN/IEC 61000-4-3 | |
| 電磁場抑制測試 - test level: 5 V/m (2...2.7 GHz) conforming to EN/IEC 61000-4-3 | |
| 電磁場抑制測試 - test level: 5 V/m (2.7...6 GHz) conforming to EN/IEC 61000-4-3 | |
| 免于快速瞬變 - test level: 4 kV (輸入-輸出) conforming to EN/IEC 61000-4-4 | |
| 浪涌放電抗干擾 - test level: 4 kV (電源和接地之間) conforming to EN/IEC 61000-4-5 | |
| 浪涌放電抗干擾 - test level: 3 kV (L/L) conforming to EN/IEC 61000-4-5 | |
| 免于傳導干擾 - test level: 15 V (0.15...80 MHz) conforming to EN/IEC 61000-4-6 | |
| 免于磁場 - test level: 30 A/m (50...60 Hz) conforming to EN/IEC 61000-4-8 | |
| 抗電壓下降 - test level: 100 % (1 cycle) conforming to EN/IEC 61000-4-11 | |
| 抗電壓下降 - test level: 60 % (10 周期) conforming to EN/IEC 61000-4-11 | |
| 抗電壓下降 - test level: 30 % (25 cycles) conforming to EN/IEC 61000-4-11 | |
| 干擾場輻射 conforming to EN 55016-2-3 | |
| 諧波發射 conforming to EN 61000-3-2 | |
| conforming to EN 55016-1-2 | |
| conforming to EN 55016-2-1 | |
| 電磁輻射 | 傳導發射 符合 EN 61000-6-3 |
| 輻射發射 符合 EN 61000-6-4 | |

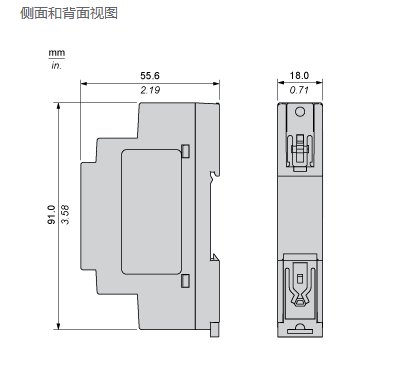

尺寸圖：
