M340 高性能CPU，內置USB口，Modbus口，以太網TCP/IP
產品概述：
Modicon M340可編程自動化控制器(PAC)不止是一個PLC，其集成各種強勁功能和創新技術于一身，可以滿足工業過程控制和各種苛刻自動化應用的需求。
Modicon M340可獨立使用，也可以完美搭配Modicon M580系統使用，從而提高您的工業過程控制、基礎設施或機器設備的性能、質量和效率。Modicon 340控制器使用Modicon X80 I/O 模塊平臺，以及EcoStruxure Control Expert軟件（ 原Unity Pro）進行編程和配置。
產品特性：
● 內置現場總線和/或以太網通訊設計
● 內置SD卡可用于應用程序恢復或固件升級
● 利用可擴展的拓撲輕松設計您的應用程序方案
● Modicon M340設計符合自動化標準
● 與Modicon系列產品共享通用的X80模塊
產品詳情
| 主要信息 | |
| 產品系列 | Modicon M340 自動化平臺 |
| 產品類型 | 處理器模塊 |
| 概念 | Transparent Ready |
| CANopen | |
| 機架數量 | 4 |
| 槽位數 | 11 |
| 離散量 I/O 處理器數量 | 1024 I/O 多機架配置 |
| 704 I/O 單機架配置 | |
| 模擬量 I/O 處理器容量 | 256 I/O 多機架配置 |
| 66 I/O 單機架配置 | |
| 特殊應用通道數量 | 36 |
| 監控 | 診斷計數器 串口Modbus |
| 事件計數器 串口Modbus | |
| 補充信息 | |
| 控制通道 | 可編程回路 |
| 集成連接類型 | 非隔離的串行鏈接 RJ45 特性模式, 傳輸模式: 基帶異步, RS232C, 傳輸模式: 2 屏蔽雙絞線對 在…上 0.3...19.2 kbit/s 全雙工 |
| 非隔離的串行鏈接 RJ45 特性模式, 傳輸模式: 基帶異步, RS485, 傳輸模式: 1 屏蔽雙絞線對 在…上 0.3...19.2 kbit/s 半雙工 | |
| 非隔離的串行鏈接 RJ45, 主/從 串口Modbus, RTU/ASCII, 傳輸模式: 基帶異步, RS232C, 傳輸模式: 1 屏蔽雙絞線對 在…上 0.3...19.2 kbit/s 半雙工 | |
| 非隔離的串行鏈接 RJ45, 主/從 串口Modbus, RTU/ASCII, 傳輸模式: 基帶異步, RS485, 傳輸模式: 1 屏蔽雙絞線對 在…上 0.3...19.2 kbit/s 半雙工 | |
| USB 端口 在…上 12 Mbit/s | |
| Ethernet TCP/IP RJ45, 傳輸模式: 1 根雙絞線 在…上 10/100 Mbit/s | |
| 通訊模塊處理器 | 2 以太網通訊模塊 |
| 4 ASI模塊 | |
| embedded communication service | 帶寬管理, Ethernet TCP/IP |
| 數據編輯器, Ethernet TCP/IP | |
| Modbus TCP 消息發送, Ethernet TCP/IP | |
| 支架觀察器, Ethernet TCP/IP | |
| SNMP 網絡管理員, Ethernet TCP/IP | |
| 以太網端口 | 10BASE-T/100BASE-TX |
| 每段的設備數 | 0…32 (特性模式) |
| 0…32 (串口Modbus) | |
| 設備數量 | 2 點至點 特性模式 |
| 2 點至點 串口Modbus | |
| 總線長度 | 0…10 m 非絕緣的串行鏈接 特性模式 段 |
| 0…10 m 非絕緣的串行鏈接 串口Modbus 段 | |
| 0…1000 m 絕緣的串行鏈接 特性模式 段 | |
| 0…1000 m 絕緣的串行鏈接 串口Modbus 段 | |
| 0…15 m 特性模式 點至點 | |
| 0…15 m 串口Modbus 點至點 | |
| Maximum tap links length | <15 m 非絕緣的串行鏈接 特性模式 段 |
| <15 m 非絕緣的串行鏈接 串口Modbus 段 | |
| <40 m 絕緣的串行鏈接 特性模式 段 | |
| <40 m 絕緣的串行鏈接 串口Modbus 段 | |
| 地址數 | 0…248 適用 特性模式 |
| 0…248 適用 串口Modbus | |
| 請求 | 1 K 數據字節/請求 特性模式 |
| 每個 RTU 請求 252 個數據字節 串口Modbus | |
| 每個 ASCII 請求 504 個數據字節 串口Modbus | |
| 控制參數 | 每個幀（RTU）一個 CRC 串口Modbus |
| 每個幀（ASCII）一個 LRC 特性模式 | |
| 每個幀（ASCII）一個 LRC 串口Modbus | |
| 內存說明 | 提供內存卡 (BMXRMS008MP) 程序、常數、符號與數據的備份 |
| 內部 RAM 4096 Kb | |
| 內部 RAM 256 kB 數據 | |
| 內部 RAM 3584 kB 程序常量與符號 | |
| 提供內存卡 (BMXRMS008MP) 激活標準的 Web 服務器，B10級 | |
| 最大目標區尺寸 | 256 kB 非定位內部數據 |
| 32634 %Mi 確定內部位 | |
| 目標區域的默認尺寸 | 1024 %MWi 內部字 確定內部數據 |
| 256 %KWi 固定字 確定內部數據 | |
| 512 %Mi 確定內部位 | |
| 應用程序結構 | 1 個循環/周期主任務 |
| 1個周期快速任務 | |
| 無輔助任務 | |
| 64 個事件任務 | |
| _ | 0.12 μs _ |
| 0.17 μs 雙長的字 | |
| 0.25 μs 單長的字 | |
| 1.16 μs _ | |
| 每毫秒指令數 | 6.4 Kinst/ms 65 % 布爾 + 35 % 定點運算 |
| 8.1 Kinst/ms 100 % 布爾 | |
| 系統開銷 | 0.13 ms 適用 快速任務 |
| 0.7 ms 適用 主任務 | |
| 電流消耗 | 95 mA 在…上 24 V 直流 |
| 供電電源 | 通過機架的內部電源 |
| 標識 | CE |
| LED狀態 | LED (綠色) 以太網激活 (ETH ACT) |
| LED (綠色) 處理器運行 (RUN) | |
| LED (綠色) 以太網網絡狀態 (ETH STS) | |
| LED (紅色) 數據速率 (ETH 100) | |
| LED (紅色) I/O 模塊故障 (I/O) | |
| LED (紅色) 內存卡故障 (CARD ERR) | |
| LED (紅色) 處理器或系統故障 (ERR) | |
| LED (黃色) Modbus 上的活動 (SER COM) | |
| 凈重 | 0.205 kg |
| 環境 | |
| 運行溫度 | 0…60 °C |
| 相對濕度 | 10…95 % 無冷凝 |
| IP 等級 | IP20 |
| 保護處理 | TC |
| 符合指令 | 2014/35/EU - low voltage directive |
| 2014/30/EU - electromagnetic compatibility | |
| 產品認證 | CE |
| UL | |
| CSA | |
| RCM | |
| EAC | |
| 商船 | |
| 標準 | EN 61131-2 |
| EN/IEC 61010-2-201 | |
| UL 61010-2-201 | |
| CSA C22.2 No 61010-2-201 | |
| IACS E10 | |
| EN/IEC 61000-6-5, interface type 1 and type 2 | |
| EN/IEC 61850-3, location G | |
| 環境特征 | 危險區域 1類2級 |

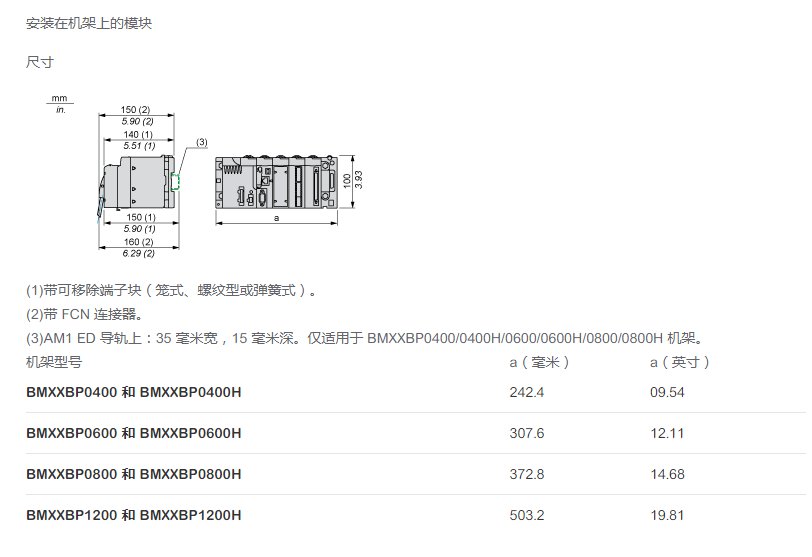

尺寸圖：
