低成本子基板，16個輸入或輸出通道，螺釘接線，PLC連接電纜長度1m
產品概述：
Telefast替代了傳統的螺釘端子塊，用于將高密度I/O模塊快速連接到執行部件。它可以為各類信號提供保護、分布式、可視化和靈活適配的方案。我們的客戶能夠節省空間和時間，減少接線錯誤，并降低安裝成本。
產品特性：
簡單的特性和功能列表
● 功能特性
選擇最常用且合適的Telefast基板，用于將I/O模塊（離散量、模擬量和計數器）快速連接到傳感器或執行器
端子塊的替代品，可遠程安裝，并部分消除單線連接。
提供繼電器和連接功能，包含或不含電源分配，以減少接線時間，消除出錯風險
● 功能
為PLC的I/O模塊適配電流/電壓信號
分配信號、公共端（24或0V）和接地，用于連接1/2/3線制信號
通道隔離、保護和LED診斷
各種繼電器觸點組合，1個常開觸點、1個轉換觸點、2個轉換觸點
預接線機柜
易于布線，適用于PLC高密度I/O模塊
產品詳情
| 主要信息 | |
| 產品系列 | Modicon ABE7 |
| 產品類型 | 無源離散量I/O接線基座 |
| 底座型號 | 低成本接線基座 |
| 額定電源電壓 [Us] | 19...30 V 符合 IEC 61131-2 |
| 通道數量 | 16 |
| 每通道接線端子數量 | 1 |
| 接線能力 | 螺釘類型終端, 1 x 0.09...1 x 1.5 mm2 (AWG 28 AWG 16…) 軟線 帶篐線端子 |
| 螺釘類型終端, 1 x 0.14...1 x 2.5 mm2 (AWG 26 AWG 12…) 硬線 | |
| 螺釘類型終端, 1 x 0.14...1 x 2.5 mm2 (AWG 26 AWG 14…) 軟線 不帶篐線端子 | |
| 螺釘類型終端, 2 x 0.09...2 x 0.75 mm2 (AWG 28 AWG 20…) 軟線 帶篐線端子 | |
| 螺釘類型終端, 2 x 0.2...2 x 2.5 mm2 (AWG 24...AWG 14) 硬線 | |
| 補充信息 | |
| supply voltage type | 直流 |
| 導軌排數（水平） | 2 |
| 產品適用范圍 | Modicon TSX Micro PLC |
| Modicon Premium PLC | |
| LED狀態 | LED (綠色) 通電 |
| LED (琥珀色) APP1 | |
| 短路保護 | 2 A 內部熔斷器, 5 x 20 mm, 速熔 (PLC 端) |
| 固定模式 | 通過夾子 (35 mm DIN 導軌) |
| 通過螺釘固定 (帶固定套件的定型底板) | |
| Maximum supply current | 1.8 A |
| 每通道電流 | 0.5 A |
| Maximum current per output common | 1.8 A |
| 電源保險絲電壓降 | 0.3 V |
| 額定絕緣電壓 [Ui] | 2000 V 接線端/安裝導軌 |
| 安裝目錄 | II 符合 IEC 60664-1 |
| 緊固扭矩 | 0.6 N.m 和 一字 ? 3.5 螺絲刀 |
| 凈重 | 0.33 kg |
| 環境 | |
| 產品認證 | GL |
| DNV | |
| UL | |
| CSA | |
| EAC | |
| IP 保護等級 | IP2X 符合 screwed |
| 白熾燈絲電阻 | 750 °C, 消逝時間 <30 s 符合 IEC 60695-2-11 |
| 抗沖擊 | 15 gn 適用 11 ms 符合 IEC 60068-2-27 |
| 抗振動 | 2 gn (f= 10…150 Hz) 符合 IEC 60068-2-6 |
| 抗靜電放電 | 4 kV (觸點) 級別 3 符合 IEC 61000-4-2 |
| 8 kV (空氣) 級別 3 符合 IEC 61000-4-2 | |
| 抗輻射電磁干擾 | 10 V/m (26000000…1000000000 Hz) 符合 IEC 61000-4-3 級別 3 |
| 抗瞬時脈沖能力 | 2 kV 級別 3 符合 IEC 61000-4-4 |
| 環境溫度 | -5…60 °C 符合 IEC 61131-2 |
| 存儲環境溫度 | -40…80 °C 符合 IEC 61131-2 |
| 污染等級 | 2 符合 IEC 60664-1 |

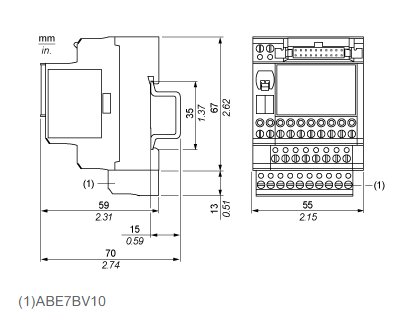

尺寸圖：
