TVR系列熱過載繼電器, 0.1-0.16A, 10A
產品概述：
為電路和電機提供熱過載、缺相、相間不平衡保護
產品特性：
● 先進的傳感器技術，有效防止熱繼的缺相、斷相以及三相不平衡
● 全自動電阻帶繞制
● 100%控制整定電流
● 優質的雙金屬片、差動推板和先進的機芯結構，保證-20~+60℃環境溫度補償，使得優異的脫口特性得以實現
產品詳情
| 主要信息 | |
| 產品系列 | Compact |
| 產品名稱 | EasyPact TVR 系列電機控制與保護產品 |
| 產品類型 | E型3極熱過載繼電器 |
| 產品短名 | LRR熱過載繼電器 |
| 繼電器應用 | 電動機保護 |
| 產品適用范圍 | LC1R06...R32 |
| 繼電器設定范圍 | 0.1…0.16 A |
| 補充信息 | |
| 控制類型 | 紅色 （按壓式）按鈕: 停止 （使N/C觸點動作，不影響N/O觸點） |
| 綠色 （按壓式）按鈕: 復位 | |
| 熱脫拖扣等級 | 等級 10A 符合 IEC 60947-4-1 |
| 脫扣閾值 | 1.14 ± 0.06 In 符合 IEC 60947-4-1 |
| 缺相敏感性 | 脫扣電流：單相 30 % In, 其余 In 符合 IEC 60947-4-1 |
| 額定沖擊耐受電壓 [Uimp] | 6 kV 符合 IEC 60801-5 |
| 約定發熱電流 [Ith] | 5 A 適用 信號回路 |
| 與繼電器配合使用的熔絲 | 5 A gG |
| 5 A BS | |
| 安裝方式 | 直接安裝在接觸器下 |
| DIN 導軌安裝 接線端子模塊 | |
| 底板安裝 接線端子模塊 | |
| 接線能力 | 控制回路: 螺栓緊固 1 1…2.5 mm2 電纜選型: 軟線 不帶篐線端子 |
| 控制回路: 螺栓緊固 2 1…2.5 mm2 電纜選型: 軟線 不帶篐線端子 | |
| 控制回路: 螺栓緊固 1 1…2.5 mm2 電纜選型: 軟線 帶篐線端子 | |
| 控制回路: 螺栓緊固 2 1…2.5 mm2 電纜選型: 軟線 帶篐線端子 | |
| 控制回路: 螺栓緊固 1 1…2.5 mm2 電纜選型: 硬線 不帶篐線端子 | |
| 控制回路: 螺栓緊固 2 1…2.5 mm2 電纜選型: 硬線 不帶篐線端子 | |
| 電源回路: 螺栓緊固 1 1.5…6 mm2 電纜選型: 軟線 不帶篐線端子 | |
| 電源回路: 螺栓緊固 1 1…4 mm2 電纜選型: 軟線 帶篐線端子 | |
| 電源回路: 螺栓緊固 1 1…6 mm2 電纜選型: 硬線 不帶篐線端子 | |
| 緊固扭矩 | 控制回路: 1.7 N.m 通過 螺栓緊固 |
| 電源回路: 1.7 N.m 通過 螺栓緊固 | |
| 寬度 | 45 mm |
| 深度 | 70 mm |
| 凈重 | 124 g |
| 環境 | |
| 符合標準 | GB 14048.4 |
| IEC 60947-4-1 | |
| 產品認證 | CCC |
| IP 保護等級 | IP20 符合 screwed |
| 防護措施 | TH 符合 IEC 60068 |
| 環境溫度 | -5…40 °C 不降容 符合 IEC 60947-4-1 |
| -20…60 °C 有降容 | |
| 貯存環境溫度 | -40…60 °C |
| 耐火及耐異常高溫能力 | 850 °C 符合 IEC 60695-2-11 |
| 抗沖擊、震動性能 | 抗震性能: 2 gn, , +/- 1 mm 符合 IEC 60068-2-6 |
| 抗沖擊性能: 4 gn, , 11 ms 符合 IEC 60068-2-27 | |
| 絕緣性能 | 6 kV 在…上 50 Hz 符合 IEC 60255-5 |

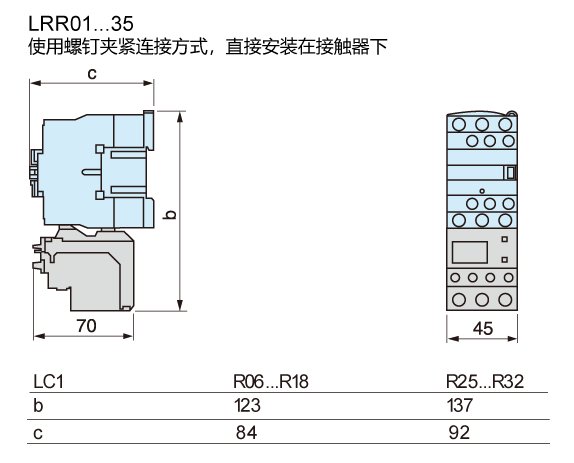

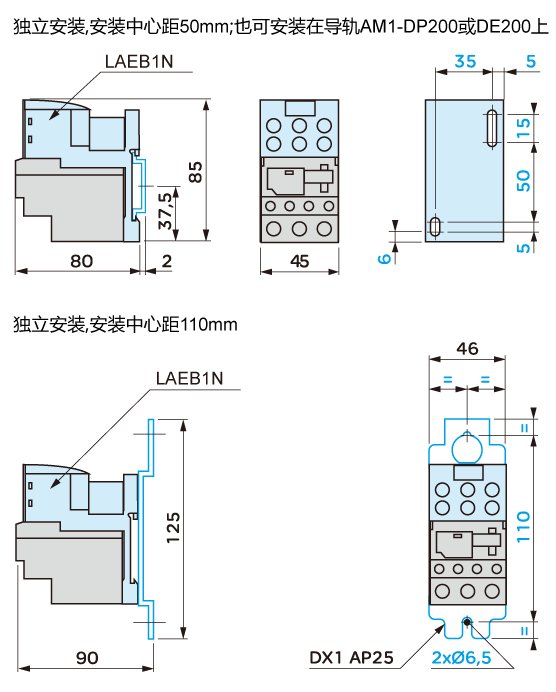

尺寸圖：
