TVR系列三極交流接觸器, 3P, 1NC, 11kW, 25A, 220V
產品特性：
● 電流范圍: 6A-95A(AC-3@380V)
● 功率范圍 : 2.2kW－45kW(AC-3@380V)
● 電氣壽命: 1,000,000次
● 操作線圈 : AC 24V-380V
● 產品認證 : CCC,RoHs,REACH
● 完整附件: 輔助觸點，延時模塊，浪涌抑制模塊及機械互鎖裝置
產品詳情
| 主要信息 | |
| 產品系列 | Compact |
| 產品名稱 | EasyPact TVR 系列電機控制與保護產品 |
| 產品類型 | 接觸器 |
| 產品短名 | LC1R交流接觸器 |
| 接觸器應用領域 | 應用于鼠籠電機和滑環電機的反接制動和寸動（適當擴容） |
| 應用于功率因數大于等于0.95的交流負載中 | |
| 應用于無感或微感負載、電阻爐 | |
| 使用類別 | AC-1 |
| AC-3 | |
| 極數 | 3P |
| power pole contact composition | 3 NO |
| 額定工作電流 [Ie] | 25 A 40 °C) 在…上 <= 400 V AC AC-3 適用 電源回路 |
| 32 A 40 °C) 在…上 <= 400 V AC AC-1 適用 電源回路 | |
| 控制回路電壓 | 220 V AC 50 Hz |
| 輔助觸點類型 | 1 NC |
| 額定工作電壓 [Ue] | 電源回路: 690 V AC 50 Hz |
| 信號回路: 690 V AC 50 Hz | |
| 補充信息 | |
| 電動機功率 (kW) | 5.5 kW 在…上 220/230 V AC 50 Hz |
| 11 kW 在…上 380/400 V AC 50 Hz | |
| 15 kW 在…上 660/690 V AC 50 Hz | |
| 電氣壽命 | 1 Mcycles 25 A AC-3 Ue條件下 <= 440 V |
| 機械壽命 | 10 Mcycles |
| 最大操作頻率 | 1200 次/小時 在…上 <40 °C |
| 動作時間 | 12...22 ms 閉合 |
| 4...19 ms 分?jǐn)?/td> | |
| 控制電壓限額 | 運行: 0.85...1.1 Uc |
| 釋放: 0.2...0.75 Uc | |
| (~50Hz保持)功耗 (VA) | 8.3 VA 0.3 |
| 約定發熱電流 [Ith] | 32 A 在…上 <40 °C 適用 電源回路 |
| 10 A 在…上 <40 °C 適用 信號回路 | |
| 平均阻抗 | 2.5 m? - Ith 32 A 50 Hz 適用 電源回路 |
| power dissipation per pole | AC-3: 1.25 W |
| AC-1: 3.2 W | |
| 熱消散 | 2…3 W 在…上 50 Hz |
| 額定接通能力 [Irms] | 250 A 380 V AC 電源回路 AC-3 IEC 60947 |
| 250 A 380 V AC 電源回路 AC-3 GB 14048 | |
| 額定分?jǐn)嗄芰?/td> | 200 A at 380 V for 電源回路 AC-3 conforming to IEC 60947 |
| 200 A at 380 V for 電源回路 AC-3 conforming to GB 14048 | |
| 額定短時耐受電流 [Icw] | 100 A - 1 s 適用 信號回路 |
| 120 A - 500 ms 適用 信號回路 | |
| 140 A - 100 ms 適用 信號回路 | |
| 145 A 在…上 <40 °C - 10 s 適用 電源回路 | |
| 84 A 在…上 <40 °C - 1 分鐘 適用 電源回路 | |
| 40 A 在…上 <40 °C - 10 分鐘 適用 電源回路 | |
| 與繼電器配合使用的熔絲 | 10 A gG 適用 信號回路 符合 IEC 60947-5-1 |
| 32 A gG 在…上 <= 690 V 配合 1 型 適用 電源回路 | |
| 過電壓類別 | III |
| 額定絕緣電壓 [Ui] | 電源回路: 690 V 符合 IEC 60947-4-1 |
| 信號回路: 690 V 符合 IEC 60947-1 | |
| 電源回路: 690 V 符合 GB 14048.4 | |
| 浪涌抑制模塊 | 無內置浪涌抑制模塊 |
| 輔助觸點類型 | 類型 與主觸頭狀態成鏡像 1 NC 符合 IEC 60947-4-1 |
| 類型 機械連接 1 NC 符合 IEC 60947-5-1 | |
| 信號回路頻率 | 50 Hz |
| 最小開關電流 [Imin] | 5 mA 適用 信號回路 |
| 最小切換容量 [U min] | 17 V 適用 信號回路 |
| 不重迭時間 | 1.5 ms 失電 NC及NO觸點之間 |
| 1.5 ms 得電 NC及NO觸點之間 | |
| 絕緣電阻 | > 10 M? 適用 信號回路 |
| 安裝方式 | 導軌安裝 |
| 底板安裝 | |
| 接線能力 | 控制回路: 螺栓緊固 2 1…2.5 mm2 電纜選型: 軟線 帶篐線端子 |
| 電源回路: 螺栓緊固 1 1.5…6 mm2 接線片外徑?: 10 mm 電纜選型: 軟線 不帶篐線端子 | |
| 電源回路: 螺栓緊固 2 1.5…6 mm2 接線片外徑?: 10 mm 電纜選型: 軟線 不帶篐線端子 | |
| 電源回路: 螺栓緊固 1 1…6 mm2 接線片外徑?: 10 mm 電纜選型: 軟線 帶篐線端子 | |
| 電源回路: 螺栓緊固 2 1…4 mm2 接線片外徑?: 10 mm 電纜選型: 軟線 帶篐線端子 | |
| 電源回路: 螺栓緊固 1 1.5…6 mm2 接線片外徑?: 10 mm 電纜選型: 硬線 不帶篐線端子 | |
| 電源回路: 螺栓緊固 2 1.5…6 mm2 接線片外徑?: 10 mm 電纜選型: 硬線 不帶篐線端子 | |
| 控制回路: 螺栓緊固 1 1…2.5 mm2 電纜選型: 軟線 不帶篐線端子 | |
| 控制回路: 螺栓緊固 2 1…2.5 mm2 電纜選型: 軟線 不帶篐線端子 | |
| 控制回路: 螺栓緊固 1 1…2.5 mm2 電纜選型: 軟線 帶篐線端子 | |
| 控制回路: 螺栓緊固 1 1…2.5 mm2 電纜選型: 硬線 不帶篐線端子 | |
| 控制回路: 螺栓緊固 2 1…2.5 mm2 電纜選型: 硬線 不帶篐線端子 | |
| 緊固扭矩 | 控制回路: 1.2 N.m 通過 螺栓緊固 用螺絲刀 ? 6 平口 |
| 控制回路: 1.2 N.m 通過 螺栓緊固 用螺絲刀 No 2 十字螺絲 | |
| 電源回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 ? 6 平口 螺絲: M4 | |
| 電源回路: 1.7 N.m 通過 螺栓緊固 用螺絲刀 No 2 十字螺絲 螺絲: M4 | |
| 高度 | 74 mm |
| 寬度 | 45 mm |
| 深度 | 85 mm |
| 符合標準 | IEC 60947-1 |
| GB 14048.4 | |
| GB 14048.1 | |
| IEC 60947-4-1 | |
| 產品認證 | CCC |
| 環境 | |
| 污染等級 | 3 |
| 防護措施 | TH 符合 IEC 60068-2-30 |
| 運行溫度 | -5…40 °C |
| 貯存環境溫度 | -40…60 °C |
| 周圍空氣溫度 | -20…55 °C （Uc下允許） |
| 工作海拔 | 2000米 無 |
| 耐火及耐異常高溫能力 | 960 °C 符合 IEC 60695-2-11 |
| 抗沖擊、震動性能 | 抗震性能 觸頭打開 (1.2 gn (5...300 Hz)) 符合 IEC 60068-2-6 |
| 抗震性能 觸頭閉合狀態 (2.5 gn (5...300 Hz)) 符合 IEC 60068-2-6 | |
| 抗沖擊性能 11 ms 觸頭閉合狀態 (8 gn) 符合 IEC 60068-2-27 | |
| 抗沖擊性能 11 ms 觸頭打開 (4 gn) 符合 IEC 60068-2-27 | |

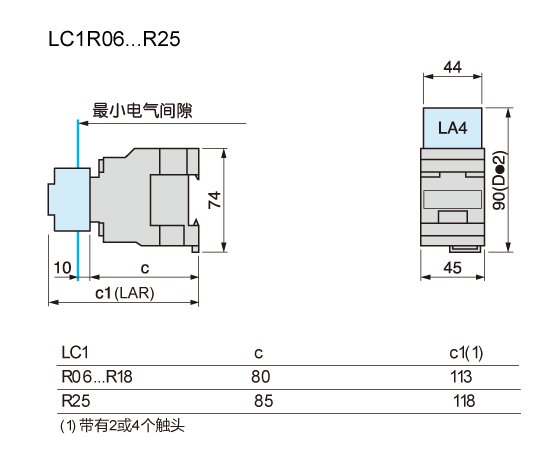

尺寸圖：
