EasyPact TVS 3極接觸器, 額定工作電流: 120A (AC3), 主觸點: 3NO, 控制線圈: 220VAC, 50Hz
產品概述：
120到 630A國產優化型電動機控制與保護產品
產品特性：
接觸器系列
? 電流范圍 : 6A-630A(AC-3@380V)
? 功率范圍 : 2.2kW－335kW(AC-3@380V)
? 操作線圈 : AC 24V-380V
? 工作溫度 : -20°C to +70°C
? 產品認證 : CCC,RoHS,REACH
熱繼電器系列
? 電流范圍 : 0.1A-630A（配合接觸器適用）
? CT+小熱繼設計
? 脫扣等級 : 10A
? 溫度補償 : -20°C to +60°C
? 缺相保護 : 兩相1.3Ir,另一相為0
產品詳情
| 主要信息 | |
| 產品系列 | Compact |
| 產品類型 | 接觸器 |
| 產品短名 | LC1E |
| 接觸器應用領域 | 應用于功率因數大于等于0.95的交流負載中 |
| 應用于無感或微感負載、電阻爐 | |
| 使用類別 | AC-3 |
| AC-1 | |
| 極數 | 3P |
| 額定工作電壓 [Ue] | 電源回路: <= 690 V AC 50/60 Hz |
| 額定工作電流 [Ie] | 120 A 55 °C) 在…上 <= 440 V AC AC-3 適用 電源回路 |
| 150 A 40 °C) 在…上 <= 440 V AC AC-1 適用 電源回路 | |
| [Uc] control circuit voltage | 220 V AC 50 Hz |
| 補充信息 | |
| 電動機功率 (kW) | 37 kW 在…上 220/230 V AC 50/60 Hz (AC-3) |
| 55 kW 在…上 380/400 V AC 50/60 Hz (AC-3) | |
| 59 kW 在…上 415/440 V AC 50/60 Hz (AC-3) | |
| 75 kW 在…上 500 V AC 50/60 Hz (AC-3) | |
| 80 kW 在…上 660/690 V AC 50/60 Hz (AC-3) | |
| 回路觸點類型 | 3 NO |
| 約定發熱電流 [Ith] | 150 A 在…上 <40 °C 適用 電源回路 |
| 額定接通能力 [Irms] | 140 A AC 適用 輔助觸點 符合 IEC 60947-5-1 |
| 1200 A 在…上 440 V AC 適用 電源回路 符合 IEC 60947-4-1 | |
| 額定分?jǐn)嗄芰?/td> | 960 A 在…上 440 V 適用 電源回路 符合 IEC 60947 |
| 額定短時耐受電流 [Icw] | 1100 A 在…上 <40 °C - 10 s 適用 電源回路 |
| 與繼電器配合使用的熔絲 | 250 A gG 在…上 <= 690 V 配合 1 型 適用 控制回路 符合 IEC 60947-5-1 |
| 10 A gG 在…上 <= 690 V 配合 1 型 適用 電源回路 | |
| 平均阻抗 | 0.6 m? - Ith 150 A 50 Hz 適用 電源回路 |
| 每極功耗 | 8.6 W AC-3 |
| 14 W AC-1 | |
| 額定絕緣電壓 [Ui] | 690 V 符合 IEC 60947-4-1 |
| 過電壓類別 | III |
| 污染等級 | 3 |
| 額定沖擊耐受電壓 [Uimp] | 8 kV 線圈未連接到電源電路 符合 IEC 60947 |
| 機械壽命 | 400000 次 |
| 電氣壽命 | 800000 次 AC-3 |
| 250000 次 AC-1 | |
| 控制回路特性 | AC 在…上 50 Hz 標準 |
| 控制電壓限額 | 0.85...1.1 Uc 55 °C 運行 50 Hz |
| 0.35...0.55 Uc 55 °C 釋放 50 Hz | |
| (~50Hz吸合)功耗 (VA) | 300 VA 50 Hz 0.8 20 °C) |
| (~50Hz保持)功耗 (VA) | 22 VA 50 Hz 0.3 20 °C) |
| 熱消散 | 3…8 W 適用 控制回路 |
| 動作時間 | 20...50 ms 關閉 |
| 6...20 ms 在開口處 | |
| 最大操作頻率 | 1200 次/小時 在…上 <55 °C |
| 接線能力 | 控制回路: 螺栓緊固 2 1…2.5 mm2 電纜選型: 軟線 帶篐線端子 |
| 電源回路: 螺栓緊固 1 10…120 mm2 電纜選型: 軟線 帶篐線端子 | |
| 電源回路: 螺栓緊固 2 20…170 mm2 電纜選型: 軟線 帶篐線端子 | |
| 電源回路: 螺栓緊固 1 10…120 mm2 電纜選型: 硬線 不帶篐線端子 | |
| 電源回路: 螺栓緊固 2 20…170 mm2 電纜選型: 硬線 不帶篐線端子 | |
| 控制回路: 螺栓緊固 1 1…2.5 mm2 電纜選型: 軟線 不帶篐線端子 | |
| 控制回路: 螺栓緊固 2 1…2.5 mm2 電纜選型: 軟線 不帶篐線端子 | |
| 控制回路: 螺栓緊固 1 1…2.5 mm2 電纜選型: 軟線 帶篐線端子 | |
| 控制回路: 螺栓緊固 1 1…2.5 mm2 電纜選型: 硬線 不帶篐線端子 | |
| 控制回路: 螺栓緊固 2 1…2.5 mm2 電纜選型: 硬線 不帶篐線端子 | |
| 緊固扭矩 | 控制回路: 1.2 N.m |
| 電源回路: 12 N.m | |
| 輔助觸點類型 | 1 NO + 1 NC |
| 最小開關電壓 | 17 V 適用 控制回路 |
| 最小開關電流 [Imin] | 5 mA 適用 控制回路 |
| 絕緣電阻 | > 10 M? 適用 控制回路 |
| 不重迭時間 | 1.5 ms 得電 確保NC和NO觸電之間 |
| 1.5 ms 失電 確保NC和NO觸電之間 | |
| 安裝方式 | DIN 導軌安裝 |
| 底板安裝 | |
| 環境 | |
| 標準 | GB 14048.4 |
| IEC 60947-4-1 | |
| 產品認證 | CCC |
| IP 保護等級 | IP20 符合 screwed |
| 防護措施 | TH （污染等級 3) 符合 IEC 60068 |
| 周圍空氣溫度 | -20…70 °C （Uc下允許） |
| 5…55 °C 運行 | |
| -60…80 °C 存儲 | |
| 工作海拔 | 3000 m 無 |
| 耐火及耐異常高溫能力 | 850 °C 符合 IEC 60695-2-1 |
| 抗沖擊、震動性能 | 抗震性能 觸頭打開 (1.5 gn (5...300 Hz)) |
| 抗震性能 觸頭閉合狀態 (3 gn (5...300 Hz)) | |
| 抗沖擊性能 觸頭打開 (6 gn (11ms)) | |
| 抗沖擊性能 觸頭閉合狀態 (7 gn (11ms)) | |
| 高度 | 158 mm |
| 寬度 | 120 mm |
| 深度 | 132 mm |
| 凈重 | 2.3 kg |

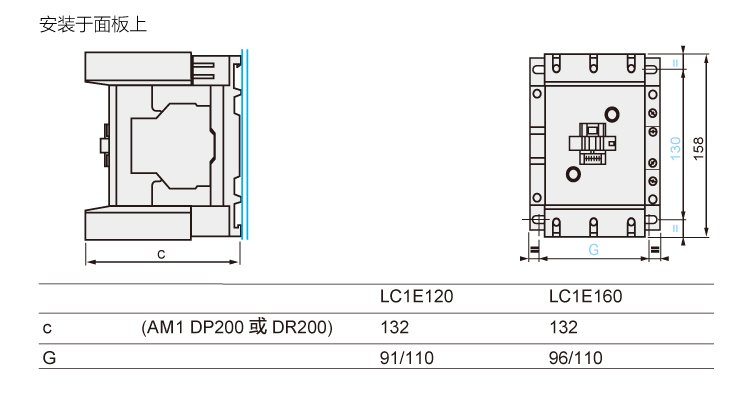

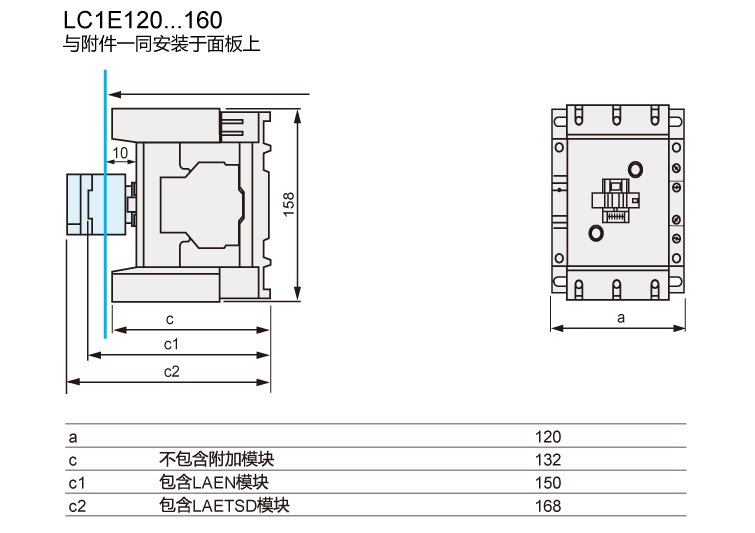

尺寸圖：
