VARIO 3極負荷開關, 25A
產品概述：
適用于帶載分?jǐn)嗪徒油ㄐ枰l繁操作的電阻或電阻和電感混合電路。此外,還可用于AC3和DC3類電動機的直接切換。
產品特性：
● 密封式負荷開關；
● 密封式負荷開關用于起動和停止電機；
● 3級負荷開關,10至175A,旋轉式操作手柄,符合IEC 947-4-1 和 IEC 204 規范；
● 可用掛鎖鎖定（不提供掛鎖）；
● IP65防護外殼,可鉛封和鎖定；
● 外殼在I（開）位置鎖定,最大額定電流63A；
● Vario負荷開關；
● Vario負荷開關適用于分?jǐn)嗤耆梢姷母綦x應用（因?yàn)橹挥性谒杏|頭處于實際斷開位置且處于合適的隔離距離,負荷開關的手柄才能顯示”斷開”位置）,并且可用掛鎖開關鎖定在斷開位置
產品詳情
| 主要信息 | |
| 產品系列 | TeSys |
| 產品名稱 | TeSys VARIO |
| 產品類型 | 開關本體 |
| 性能等級 | 高性能 |
| 極數 | 3P |
| 觸點類型 | 3NO |
| 補充信息 | |
| 電網類型 | AC |
| 電網頻率 | 50/60 Hz |
| 安裝方式 | 底板安裝 |
| 額定工作電壓 [Ue] | 690 V AC |
| 額定沖擊耐受電壓 [Uimp] | 8 kV |
| 約定發熱電流 [Ith] | 25 A |
| 約定封閉發熱電流 [Ithe] | 20 A |
| 額定工作電流 [Ie] | 25 A - AC-21A, 230...690 V |
| 25 A - AC-22A, 230...690 V | |
| 19.7 A - AC-23A, 230 V, 5.5 kW | |
| 19.9 A - AC-23A, 240 V, 5.5 kW | |
| 14.5 A - AC-23A, 400 V, 7.5 kW | |
| 14 A - AC-23A, 415 V, 7.5 kW | |
| 16.7 A - AC-23A, 500 V, 11 kW | |
| 17.5 A - AC-23A, 690 V, 15 kW | |
| 額定操作功率 (W) | 4 kW 在…上 230/240 V (AC-3) |
| 5.5 kW 在…上 400/415 V (AC-3) | |
| 7.5 kW 在…上 500 V (AC-3) | |
| 11 kW 在…上 690 V (AC-3) | |
| 間歇負載級別 | 30 |
| 接通能力 | 250 A 在…上 400 V AC-21A |
| 250 A 在…上 400 V AC-22A | |
| 250 A 在…上 400 V AC-23A | |
| 閉合容量 [Icm] | 1 kA 在…上 400 V 在Ipeak時 |
| 額定短時耐受電流 [Icw] | 300 A 在…上 400 V 持續時間: 1 s |
| 額定短路電流 | 10 kA 在…上 400 V - 配合熔斷器 25 A aM |
| 分?jǐn)嗄芰?/td> | 200 A 在…上 400 V (AC-21A) |
| 200 A 在…上 400 V (AC-22A) | |
| 200 A 在…上 400 V (AC-23A) | |
| 機械壽命 | 100000 次 |
| 電氣壽命 | 100000 次 AC-21 |
| 30000 次 DC-1...5 | |
| 適用于隔離 | 適用 |
| 接線能力 | 電源回路: 螺栓緊固 電纜 6 mm2 電纜選型: 軟線 - 帶篐線端子 |
| 電源回路: 螺栓緊固 電纜 10 mm2 電纜選型: 單股硬線 - 不帶篐線端子 | |
| 緊固扭矩 | 電源回路: 2.1 N.m 通過 螺栓緊固 |
| 高度 | 74 mm |
| 寬度 | 55 mm |
| 深度 | 60 mm |
| 凈重 | 0.2 kg |
| 環境 | |
| 符合標準 | IEC 60947-3 |
| 產品認證 | CCC |
| UKCA | |
| 防護措施 | TC |
| IP 保護等級 | IP20 符合 screwed |
| 抗沖擊、震動性能 | 抗震性能 10...150 Hz (1 gn) 符合 IEC 60068-2-6 |
| 抗沖擊性能 11 ms (30 gn) 符合 IEC 60068-2-27 | |
| 運行溫度 | -20…50 °C |
| 耐火及耐異常高溫能力 | 960 °C 符合 IEC 60695-2-1 |

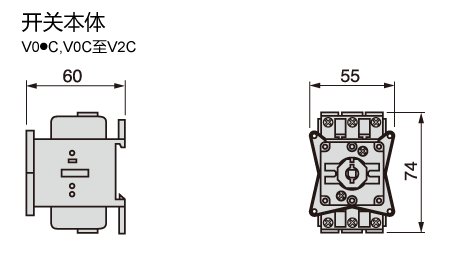

尺寸圖：

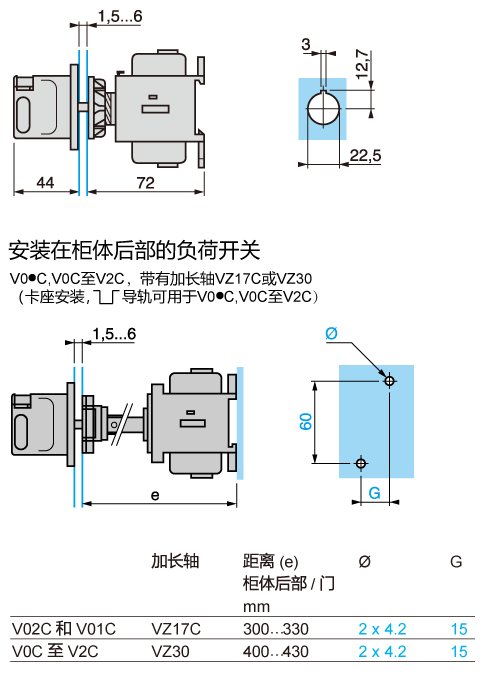

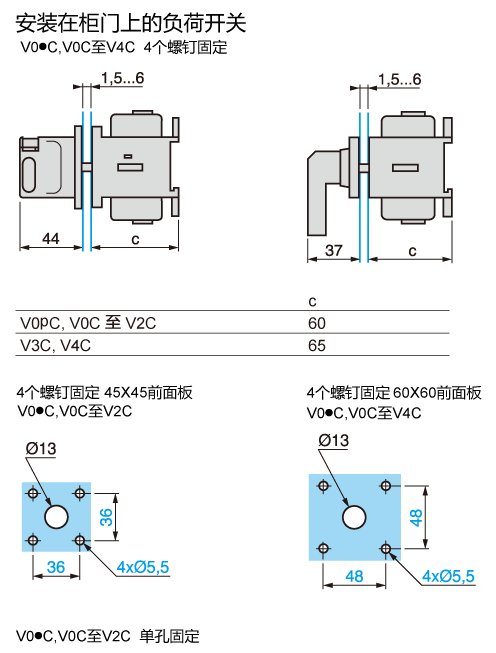

安裝圖：
