safety module, Harmony XPSU, Cat 1, potential free 2 NC, NO NC, 2 PNP, 24V AC or DC, spring
產品概述：
Preventa XPS Universal安全繼電器是輕松管理單一安全功能的優選，通常在由簡單到中等復雜性的機器中使用
產品特性：
● 高效
通過簡單的點對點連接，可以將40多條不同的診斷信息傳送至PLC。
● 提升生產率
通過選定一種應用功能的安全模塊，可以獲得任何有關狀態，測試機器間隔或診斷的信息。
● 合規性
得益于施耐德電氣的安全產品，使機器的合規性和認證更快，更容易。
● 機器生命周期
通過風險評估、驗證、文檔管理、操作和后期維護解決方案提供機器全生命周期支持。
產品詳情
| 主要信息 | |
| 產品系列 | Harmony Safety Automation |
| 產品類型 | 安全模塊 |
| 安全模塊名稱 | XPSUAB |
| 安全模塊應用 | 用于雙手控制站的電子監控 |
| 安全轉換觸點的應用 | |
| For emergency stop, guard and light curtain monitoring | |
| Monitoring antivalent contacts | |
| 模塊功能 | 緊急停機監控， 1 通道接線 |
| Guard monitoring 1-channel wiring | |
| Monitoring 1 PNP sensor | |
| 監控兩端控制站IIIA類 | |
| 磁開關監控 | |
| 光幕監控 | |
| RFID switch | |
| 監控電敏保護設備 (ESPE) | |
| 接近傳感器的監控 | |
| 安全等級 | 可以達到 PL d/ 1類 符合 ISO 13849-1 |
| 可達到SILCL 1 符合 IEC 62061 | |
| Can reach SIL 1 符合 IEC 61508 | |
| 安全可靠的數據 | MTTFd >= 30 years 符合 ISO 13849-1 |
| Dcavg < 60 % 符合 ISO 13849-1 | |
| PFHd = 1177E-09 1/h 符合 ISO 13849-1 | |
| HFT = 0 符合 IEC 62061 | |
| PFHd = 1177E-09 1/h 符合 IEC 62061 | |
| SFF > 60% 符合 IEC 62061 | |
| HFT=0 符合 IEC 61508-1 | |
| PFHd = 1177E-09 1/h 符合 IEC 61508-1 | |
| SFF > 60% 符合 IEC 61508-1 | |
| Type = B 符合 IEC 61508-1 | |
| 電氣回路類型 | NC pair |
| PNP pair | |
| Antivalent pair | |
| OSSD pair | |
| 接線能力 | 彈簧固定端子排, 0.2...2.5 mm2 硬或軟 |
| 彈簧固定端子排, 0.25...2.5 mm2 帶線箍的軟線 單導線 | |
| 彈簧固定端子排, 0.2...1.5 mm2 硬或軟 雙導線 | |
| 彈簧固定端子排, 2 x 0.25...1 mm2 帶線箍的軟線 without cable end, with bezel | |
| 彈簧固定端子排, 2 x 0.5...1.5 mm2 帶線箍的軟線 帶電纜端，帶框 | |
| 額定電源電壓 [Us] | 24 V 交流 - 15...10 % |
| 24 V 直流 - 20...20 % | |
| 補充信息 | |
| 兩輸入間同步時間 | 0.5 s |
| 2.2 s | |
| 啟動類型 | Automatic/manual/monitored |
| 功耗 [W] | 1.5 W 24 V DC |
| 功耗 VA | 3.5 VA 24 V AC 50/60 Hz |
| 輸入保護類型 | 內部，電子 |
| safety outputs | 1NO/NC |
| safety inputs | 1 safety input 24 V 直流 5 mA |
| maximum wire resistance | 500 ? |
| 輸入兼容 | Normally closed circuit 符合 ISO 14119 |
| XC 限位開關 符合 ISO 14119 | |
| 機械觸點 符合 ISO 14119 | |
| Normally closed circuit 符合 ISO 13850 | |
| Antivalent pair 符合 ISO 14119 | |
| OSSD pair 符合 IEC 61496-1-2 | |
| 雙手控制臺 符合 EN 574/ISO 13851-III A | |
| 3 線接近傳感器 PNP | |
| 額定工作電流 [Ie] | 5 A AC-1 for normally open relay contact |
| 3 A AC-15 for normally open relay contact | |
| 5 A DC-1 for normally open relay contact | |
| 3 A DC-13 for normally open relay contact | |
| 3 A AC-1 for normally closed relay contact | |
| 1 A AC-15 for normally closed relay contact | |
| 2 A DC-1 for normally closed relay contact | |
| 1 A DC-13 for normally closed relay contact | |
| Control Outputs | 2 ON/OFF 可配置 pulsed output |
| 輸入/輸出類型 | Semiconductor pulsed diagnostic output 24 V 直流, 20 mA Z1, not safety-related |
| 約定發熱電流 [Ith] | 3 A |
| 與繼電器配合使用的熔絲 | 6 A gG 適用 繼電器輸出 符合 IEC 60947-1 |
| 最小輸出電流 | 10 mA 適用 繼電器輸出 |
| 最小輸出電壓 | 15 V 適用 繼電器輸出 |
| Maximum response time on input open | 20 ms |
| 額定絕緣電壓 [Ui] | 250 V （污染等級 2) 符合 EN/IEC 60947-1 |
| 額定沖擊耐受電壓 [Uimp] | 4 kV 過電壓種類 II 符合 EN/IEC 60947-1 |
| 本地信號指示 | LED指示燈 (綠色) for 通電: |
| LED指示燈 (紅色) for 錯誤: | |
| LED指示燈 (黃色) for 起動: | |
| LED指示燈 (黃色) for safety status: | |
| LED指示燈 (黃色) for safety input S12: | |
| LED指示燈 (黃色) for safety input S13: | |
| 安裝方式 | 35 mm DIN 導軌 |
| 深度 | 120 mm |
| 運行溫度 | -25…55 °C |
| 高度 | 100 mm |
| 寬度 | 22.5 mm |
| 凈重 | 0.200 kg |
| 環境 | |
| 標準 | IEC 60947-5-1 |
| IEC 61508-1 functional safety standard | |
| IEC 61508-2 functional safety standard | |
| IEC 61508-3 functional safety standard | |
| IEC 61508-4 functional safety standard | |
| IEC 61508-5 functional safety standard | |
| IEC 61508-6 functional safety standard | |
| IEC 61508-7 functional safety standard | |
| ISO 13849-1 functional safety standard | |
| IEC 62061 functional safety standard | |
| 產品認證 | TüV |
| cULus | |
| IP 保護等級 | IP20 (螺釘端子) 符合 EN/IEC 60529 |
| IP40 (外殼) 符合 EN/IEC 60529 | |
| IP54 (mounting area) 符合 EN/IEC 60529 | |
| 相對濕度 | 5…95 % 非凝結 |

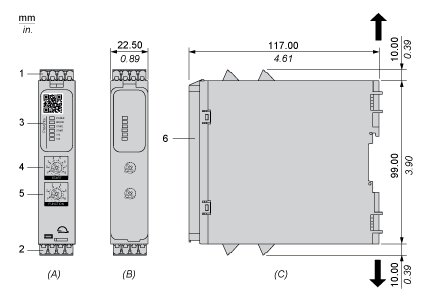

尺寸圖：
(A)：產品圖
(B)：卡簧端子
(C)：側視圖
(1)：可插拔端子塊（頂部）
(2)：可插拔端子塊（底部）
(3)：LED 指示燈
(4)：?jiǎn)?dòng)功能選擇器
(5)：功能選擇器
(6)：可密封的透明護蓋
