Keypad-touchscreen panel color - 320 x 240 pixels QVGA- 5.7" - TFT LCD
產品概述：
為挑戰惡劣環境極限而生無可比擬的靈活性易于維護診斷致力于挑戰惡劣環境易于替換升級
產品特性：
● 配置低功耗、壽命長的LED背光燈，
● 工作環境溫度最高可達55℃，安全可靠，減低維護風險，節約時間
● 設備配置SD卡槽，無需使用電腦升級應用程序
● 易于更換的可移動電池
● 安裝簡易，彈簧夾免費安裝
● Vijeo? Air/Air+ 程序遠程診斷維護
產品詳情
| 主要信息 | |
| 產品系列 | Harmony GK |
| 產品類型 | Touchscreen panel with keypad |
| 顯示顏色 | 65536 顏色 |
| 顯示器尺寸 | 5.7 英寸 |
| 供電電源 | 外部（源） |
| 操作系統 | Harmony |
| 處理器名稱 | CPU RISC |
| 補充信息 | |
| 顯示類型 | 背光彩色TFT LCD |
| 顯示器分辨率 | 320 x 240 pixels QVGA |
| 觸摸感應區 | 1024 x 1024 |
| 觸摸屏 | 模擬量 |
| 背光壽命 | 50000 小時 |
| 亮度 | 16 級通過觸摸屏 |
| 字符字體 | 韓國 |
| 繁體中文 | |
| ASCII 語言（使用歐洲字符） | |
| 日本 (ANK, Kanji) | |
| 簡體中文 | |
| 額定電源電壓 [Us] | 24 V 直流 |
| 電源電壓范圍 | 19.2…28.8 V |
| 瞬間峰值電流 | 30 A |
| 功耗 W | 7.7 W |
| 動態功能鍵符號數 | 14 帶LED |
| 靜態功能鍵數量 | 10 帶 LED 與標簽 |
| SERVICE 鑰匙數量 | 8 |
| 字母數字鍵數量 | 12 |
| 本地信號指示 | 1 個LED (綠色或橙色) for 正常操作或背光故障: |
| 頁數 | 受內置存儲容量的限制 |
| 軟件類型 | 配置軟件 |
| 軟件授權 | Vijeo Designer |
| 處理器頻率 | 333 MHz |
| 內存說明 | 512 Kb SRAM 數據的備份 和 鋰電池 備份 |
| 128 MB 閃存EPROM 內存應用 | |
| 可下載協議 | Telemecanique Modicon FIPWAY |
| Telemecanique Modicon Modbus Plus | |
| Telemecanique Modicon Modbus TCP | |
| Telemecanique Modicon Modbus | |
| Mitsubishi Melsec 第三方協議 | |
| Omron Sysmac 第三方協議 | |
| Rockwell Automation Allen-Bradley 第三方協議 | |
| Siemens Simatic 第三方協議 | |
| Telemecanique Modicon Uni-TE | |
| 實時時鐘 | 內置 |
| 存儲器類型 | 最大到32GB SD卡 RAM |
| 最大到32GB SDHC 卡 RAM | |
| 集成連接類型 | <= 187.5 kbit/s RJ45, RS485 COM2 串行鏈接 適用 西門子MPI (187.5 kbits/s) |
| USB 2.0 A型 主（站） 端口 適用 Modicon M340接線端端口通信 | |
| <= 115.2 kbits/s 針型SUB-D 9, RS232C COM1 串行鏈接 | |
| 可拆卸螺旋接線端子 電源 | |
| RJ45 Ethernet TCP/IP | |
| USB 2.0 mini B型 | |
| 以太網端口 | 10BASE-T/100BASE-TX |
| 安裝類型 | 底板安裝 |
| 固定模式 | 10彈簧夾 |
| 正面材質 | 鋁合金 |
| 機柜材料 | PPT |
| 標識 | CE |
| 寬度 | 220.3 mm |
| 高度 | 265 mm |
| 深度 | 70 mm |
| 斷流器尺寸 | 209 (+/- 0.4) x 243 (+/- 0.4) mm |
| 凈重 | 1.8 kg |
| 環境 | |
| 抗瞬時斷電 | 5 ms |
| 符合標準 | UL 61010-2-201 |
| EN 61000-6-2 | |
| EN 61131-2 | |
| ANSI/ISA 12.12.01 | |
| CSA C22.2 No 213 | |
| EN 61000-6-4 | |
| 產品認證 | UL, 1 類 2 部 T5 |
| KC | |
| CSA, 1 類 2 部 T5 | |
| CSA, 1 類 2 部 T4A | |
| EAC | |
| RCM | |
| cULus | |
| UL, 1 類 2 部 T4A | |
| UKCA | |
| 運行溫度 | 0…55 °C |
| 貯存環境溫度 | -20…60 °C |
| 相對濕度 | 10…90 % 無凝結 |
| 工作海拔 | < 2000 m |
| IP 保護等級 | IP20 符合 screwed (后板) |
| "IP65" 符合 screwed (前面板) | |
| NEMA防護等級 | NEMA 4X 前面板 (室內使用) |
| 抗沖擊 | 15 gn 適用 11 ms 符合 IEC 60068-2-27 |
| 抗振動 | 1 gn (f = 9…150 Hz) 符合 IEC 60068-2-6 |
| 3.5 mm (f = 5…9 Hz) 符合 IEC 60068-2-6 | |
| 電磁兼容性 | 靜電放電抗擾 - 測試等級: 4 kV3級 符合 IEC 61000-4-2 |
| 抗輻射磁場 - 測試等級: 10 V/m 符合 IEC 61000-4-3 | |
| 抗快速瞬變 - 測試等級: 2 kV3級 符合 IEC 61000-4-4 | |
尺寸圖：

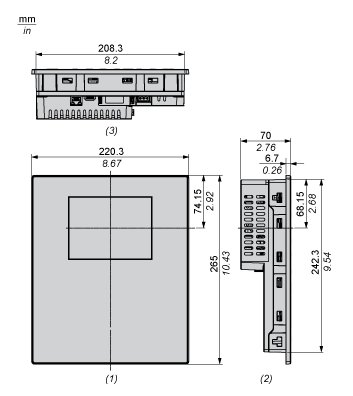

外部尺寸
(1)前部
(2)左側
(3)底部

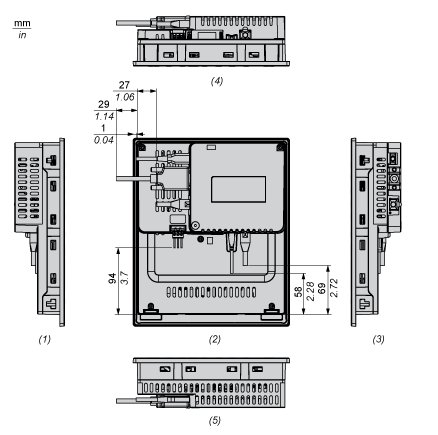

帶電纜的尺寸
(1)右側
(2)前部
(3)左側
(4)底部
(5)頂部

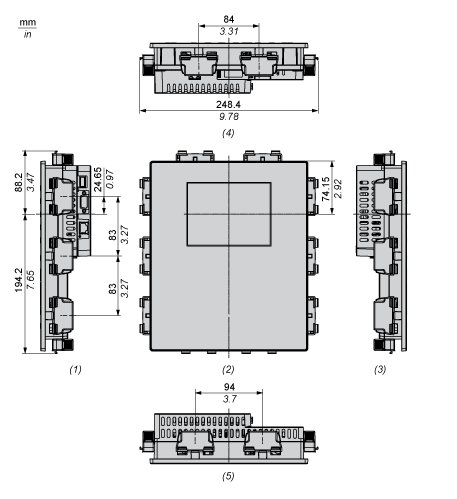

帶彈簧夾的尺寸
(1)右側
(2)前部
(3)左側
(4)底部
(5)頂部
