ATV71Q變頻器 - 110kW / 150HP - 380...480V - IP20
產品概述：
Altivar 71Q水冷變頻器, 通過水冷提高效率和可靠性
產品特性：
1. 運行可靠
冷卻管道使用不銹鋼達到出色的防銹保護
高效冷卻系統 : 85%到100%的廢熱通過水冷系統消耗
持續大流量通路保障散熱效率
使用工業用自來水、純凈水,冷卻系統均可穩定運行
可使用開放式或者密閉式冷卻回路
使用冷凝劑情況下溫度范圍可達+55°C
減少空調使用
安裝簡單,長時間不需要維護
電氣和液壓完全分離
冷卻回路和電氣回路完全隔離
通過頂部的泄壓閥,實現完全無氣泡運行
2. 與ATV產品系列一致
控制方式、操作方式、編程方式一致
與ATV61和ATV71產品線的選件通用
產品詳情
| 主要信息 | |
| 產品系列 | Altivar 71Q |
| 產品類型 | 變頻器 |
| 產品短名 | ATV71Q |
| 產品應用場景 | 異步電機 |
| 同步電機 | |
| 應用領域 | 復雜的高功率機械 |
| 組裝方式 | 帶散熱片 |
| 變量 | 加強版 |
| EMC 濾波器 | 集成的 |
| 電網相數 | 3 相 |
| 額定電源電壓 [Us] | 380...480 V - 15...10 % |
| 電源電壓范圍 | 323…528 V |
| 供電頻率 | 50...60 Hz - 5...5 % |
| 網絡頻率限制 | 47.5…63 Hz |
| 電動機功率 (kW) | 110 kW, 3 相 在…上 380...480 V |
| 電機功率 | 150 hp, 3 相 在…上 380...480 V |
| Maximum motor cable length | 100 m 屏蔽電纜 不帶電機電抗器 |
| 200 m 非屏蔽電纜 不帶電機電抗器 | |
| 150 m 屏蔽電纜 帶有電機電抗器 | |
| 250 m 非屏蔽電纜 帶有電機電抗器 | |
| 線路電流 | 202 A 適用 380 V 3 相 110 kW / 150 hp |
| 163 A 適用 480 V 3 相 110 kW / 150 hp | |
| 補充信息 | |
| 視在功率 | 133 kVA 在…上 380 V 3 相 110 kW / 150 hp |
| 預期線路Isc | 35 kA 適用 3 相 |
| 連續輸出電流 | 215 A 在…上 2.5 kHz, 380 V - 3 相 |
| 215 A 在…上 2.5 kHz, 460 V - 3 相 | |
| 最大瞬變電流 | 323 A 適用 60 s, 3 相 |
| 355 A 適用 2 s, 3 相 | |
| 變頻器輸出頻率 | 0.1…500 Hz |
| 額定開關頻率 | 2.5 kHz |
| 開關頻率 | 2...8 kHz 可調 |
| 2.5...8 kHz 有 | |
| 速度范圍 | 1…100 適用 異步電機 處于開環模式下, 無速度反饋 |
| 1…50 適用 同步電機 處于開環模式下, 無速度反饋 | |
| 1…1000 適用 異步電機 在帶編碼器反饋的閉環模式下 | |
| 速度精度 | +/- 0.01 % 標稱速度 在帶編碼器反饋的閉環模式下 0.2 Tn 至 Tn |
| +/- 10 % 標稱滑距 不帶速度反饋 0.2 Tn 至 Tn | |
| 扭矩精度 | +/- 5 % 在帶編碼器反饋的閉環模式下 |
| +/- 15 % 處于開環模式下, 無速度反饋 | |
| 瞬時過轉矩 | 170 % 標稱電機轉矩 +/- 10 % 適用 60 s |
| 220 % 標稱電機轉矩 +/- 10 % 適用 2 s | |
| 制動力矩 | 30 % 不帶制動電阻器 |
| <= 150 % 帶有制動或起重電阻器 | |
| 異步電機控制配置文件 | 電壓/頻率比 |
| 無傳感器磁鏈?zhǔn)噶靠刂茦?biāo)準 | |
| 無傳感器磁通矢量控制，2點 | |
| 電壓/頻率比，5點 | |
| 電壓/頻率比，2點 | |
| 無傳感器矢量控制，ENA（能量轉換）系統 | |
| 帶傳感器的磁通矢量控制，標準 | |
| 同步電機控制配置模式 | 帶傳感器的磁通矢量控制，標準 |
| 無傳感器矢量控制 | |
| 調節回路 | PI監控 |
| 電機滑差補償 | 自動 無論負載情況 |
| 不可用電壓/頻率比（2 或 5 點） | |
| 可抑制 | |
| 可調 | |
| 本地信號指示 | 1 個LED (紅色) for 設備電壓: |
| 輸出電壓 | <= 電源電壓 |
| 隔離 | 主電源和控制電源之間的電氣隔離 |
| 電纜類型 | 不帶安裝套件: 1 線IEC 電纜 在…上 45 °C, 銅 90 °C / XLPE/EPR |
| 不帶安裝套件: 1 線IEC 電纜 在…上 45 °C, 銅 70 °C / PVC | |
| 帶有一個 IP21 或 IP31 套件: 3 線IEC 電纜 在…上 40 °C, 銅 70 °C / PVC | |
| 帶有一個NEMA 1類套件: 3 線UL 508 電纜 在…上 40 °C, 銅 75 °C / PVC | |
| 電氣連接 | 端子 2.5 mm2 / AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) |
| 端子 2 x 100 mm2 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3) | |
| 端子 2 x 150 mm2 (PC/-, PO, PA/+) | |
| 端子 60 mm2 (PA, PB) | |
| 緊固扭矩 | 24 N.m, 212 lb.內部 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3) |
| 41 N.m, 360 lb.內部 (PC/-, PO, PA/+) | |
| 12 N.m, 106 lb.內部 (PA, PB) | |
| 0.6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) | |
| 電源 | 內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流, +/- 5 %, <10 mA 和 過載和短路保護 |
| 內部電源: 24 V 直流 (21…27 V), <200 mA 和 過載和短路保護 | |
| 模擬量輸入數量 | 2 |
| 模擬量輸入類型 | AI2 軟件-可配置電壓: 0...10 V 直流 24 V 最大, 阻抗: 30000 ?, 分辨率 11 位 |
| AI1-/Al1+ 雙極差分電壓: +/- 10 V 直流 24 V 最大, 分辨率 11位+符號位 | |
| AI2 軟件-可配置電流: 0...20 mA, 阻抗: 242 ?, 分辨率 11 位 | |
| 采樣期間 | 2 ms +/- 0.5 ms (LI6)如果配置為邏輯輸入的話 - 離散量輸入 |
| 2 ms +/- 0.5 ms (LI1...LI5) - 離散量輸入 | |
| 2 ms +/- 0.5 ms (AI1-/Al1+) - 模擬量輸出 | |
| 2 ms +/- 0.5 ms (Al2) - 模擬量輸出 | |
| 精度 | +/- 0.6 % (AI1-/Al1+) 用于60 °C的溫度變動 |
| +/- 0.6 % (AI2) 用于60 °C的溫度變動 | |
| +/- 1 % (AO1) 用于60 °C的溫度變動 | |
| 線性度誤差 | 最大值 +/- 0.15 % (AI1-/Al1+, AI2) |
| +/- 0.2 % (AO1) | |
| 模擬量輸出數量 | 1 |
| 模擬量輸出 型號 | AO1 軟件-可配置電壓: 0...10 V DC, 阻抗: 470 ?, 分辨率 10 bits |
| AO1 軟件-可配置電流: 0...20 mA, 阻抗: 500 ?, 分辨率 10 bits | |
| AO1 軟件-可配置邏輯輸出 10 V 20 mA | |
| 離散量輸出數量 | 2 |
| 輸出型式 | 可配置的繼電器邏輯: (R1A, R1B, R1C) NO/NC - 100000 次 |
| 可配置的繼電器邏輯: (R2A, R2B) NO - 100000 次 | |
| 響應時間 | R1A, R1B, R1C 7 ms, 公差 +/- 0.5 ms |
| R2A, R2B 7 ms, 公差 +/- 0.5 ms | |
| AO1 2 ms, 公差 +/- 0.5 ms | |
| <= 100 ms 在 STO (安全轉矩關閉) 內 | |
| 最小開關電流 [Imin] | 3 mA 在…上 24 V 直流 適用 可配置的繼電器邏輯 |
| 最大開關電流 | 5 A 在…上 250 V AC 在…上 阻性（負載） 負載 - cos phi = 1 - L/R = 0 ms (R1, R2) |
| 5 A 在…上 30 V 直流 在…上 阻性（負載） 負載 - cos phi = 1 - L/R = 0 ms (R1, R2) | |
| 2 A 在…上 250 V AC 在…上 感性負載 負載 - cos phi = 0.4 - L/R = 7 ms (R1, R2) | |
| 2 A 在…上 30 V 直流 在…上 感性負載 負載 - cos phi = 0.4 - L/R = 7 ms (R1, R2) | |
| 離散量輸入數量 | 7 |
| 數字量輸入類型 | LI1...LI5: 可編程 24 V 直流 和 1 級 PLC, 阻抗: 3500 ? |
| LI6: 開關-可配置 24 V 直流 和 1 級 PLC, 阻抗: 3500 ? | |
| LI6: 開關可配置 PTC 探頭 0…6, 阻抗: 1500 ? | |
| PWR: 安全輸入 24 V 直流, 阻抗: 1500 ? 符合 ISO 13849-1 d 級 | |
| 離散量輸入邏輯 | 正邏輯(源) (LI6)如果配置為邏輯輸入的話, < 5 V (狀態 0), > 11 V (狀態 1) |
| 負邏輯 (漏) (LI6)如果配置為邏輯輸入的話, > 16 V (狀態 0), < 10 V (狀態 1) | |
| 正邏輯(源) (LI1...LI5), < 5 V (狀態 0), > 11 V (狀態 1) | |
| 負邏輯 (漏) (LI1...LI5), > 16 V (狀態 0), < 10 V (狀態 1) | |
| 正邏輯(源) (PWR), < 2 V (狀態 0), > 17 V (狀態 1) | |
| 加速和減速傾斜 | S, U 或自定義 |
| 從 0.01 至 9000 s 獨立線性可調 | |
| 超出剎車能力時的坡道自適應，采用電阻 | |
| 制動至停止 | 采用直流注入 |
| 保護類型 | 過熱保護: 驅動 |
| 熱保護: 驅動 | |
| 電機各相線之間短路: 驅動 | |
| 輸入斷相: 驅動 | |
| 輸出相線和接地之間的過流: 驅動 | |
| 直流總線過壓: 驅動 | |
| 控制電路上制動: 驅動 | |
| 防止超出限制速度: 驅動 | |
| 總線供電欠壓: 驅動 | |
| 線路電源過壓: 驅動 | |
| 防止輸入相位丟失: 驅動 | |
| 熱保護: 馬達 | |
| 電機斷相: 馬達 | |
| 拆卸電源: 馬達 | |
| 絕緣性能 | 3535 V DC 接地和電源接線端之間 |
| 5092 V DC 控制和電源接線端之間 | |
| 絕緣電阻 | > 1 m? 接地 1 分鐘 500 V 直流 |
| 頻率分辨率 | 顯示單元: 0.1 Hz |
| 模擬量輸入: 0.024/50 Hz | |
| 通訊端口協議 | 串口Modbus |
| CANopen | |
| 端口類型 | 1 RJ45 (前面板) 適用 串口Modbus |
| 1 RJ45 (接線端) 適用 串口Modbus | |
| 1 RJ45 適用 CANopen | |
| 物理接口 | 2線制RS485 適用 串口Modbus |
| 傳輸幀 | RTU 適用 串口Modbus |
| 傳輸率 | 9600 bps, 19200 bps 適用 串口Modbus 前面板 |
| 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 適用 串口Modbus 接線端 | |
| 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 適用 CANopen | |
| 數據格式 | 8 位, 1 停止, 偶校驗 適用 串口Modbus 前面板 |
| 8 位, 奇偶 或無可配置的校驗 適用 串口Modbus 接線端 | |
| 極化方式 | 無阻抗 適用 串口Modbus |
| 地址數 | 1…247 適用 串口Modbus |
| 1…127 適用 CANopen | |
| 訪問方法 | 從（站） CANopen |
| 冷卻方式 | 水冷 |
| 冷卻液類型 | 清潔水 |
| 水-乙二醇混合物 | |
| 工業水 | |
| operating temperature water | 5…55 °C |
| 熱損耗 | 2100 W 線路電流的100 % 適用 液體冷卻部件(電源部件) |
| 490 W 線路電流的100 % 適用 氣體冷卻部件(控制部件) | |
| 流速 | 8 |
| Pressure drop | 1.5 bar |
| volume of cooling water | 0.2 l |
| 操作位置 | 垂直方向 +/- 10° |
| 凈重 | 80 kg |
| 選項卡 | 通信卡 適用 以太網Modbus |
| 通信卡 適用 Fipio | |
| 通信卡 適用 Modbus/Uni-Telway | |
| 通信卡 適用 Modbus Plus | |
| 通信卡 適用 Ethernet/IP | |
| 通信卡 適用 DeviceNet | |
| 通信卡 適用 Profibus DP | |
| 通信卡 適用 Profibus DP V1 | |
| 通信卡 適用 Interbus-S | |
| 通信卡 適用 CC-Link | |
| 編碼器的接口卡 | |
| I/O 擴展卡 | |
| 控制器內可編程卡 | |
| 起重機防搖卡 | |
| 寬度 | 330 mm |
| 高度 | 950 mm |
| 深度 | 377 mm |
| 環境 | |
| 環境溫度 | -10…50 °C (無) |
| 貯存環境溫度 | -25…70 °C |
| 工作海拔 | <= 1000 m 無 |
| 1000...3000 m 電流降額 1%/100m | |
| 電磁兼容性 | 靜電放電抗干擾 級別 3 符合 IEC 61000-4-2 |
| 射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3 | |
| 抗快速瞬變 級別 4 符合 IEC 61000-4-4 | |
| 1.2/50和8/20 μs復合波（測試） 級別 3 符合 IEC 61000-4-5 | |
| 抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6 | |
| 電壓下降與斷路抑制測試 符合 IEC 61000-4-11 | |
| 污染等級 | 2 符合 EN/IEC 61800-5-1 |
| 3 符合 UL 840 | |
| IP 保護等級 | IP00 符合 EN/IEC 61800-5-1 |
| IP00 符合 EN/IEC 60529 | |
| IP41 在上方部件 符合 EN/IEC 61800-5-1 | |
| IP41 在上方部件 符合 EN/IEC 60529 | |
| IP30 在前面板 符合 EN/IEC 61800-5-1 | |
| IP30 在前面板 符合 EN/IEC 60529 | |
| IP30 對側面部件 符合 EN/IEC 61800-5-1 | |
| IP30 對側面部件 符合 EN/IEC 60529 | |
| IP54 對下面的部件 符合 EN/IEC 61800-5-1 | |
| IP54 對下面的部件 符合 EN/IEC 60529 | |
| 抗振動 | 波峰至波峰 1.5 mm (f= 3…10 Hz) 符合 EN/IEC 60068-2-6 |
| 0.6 gn (f= 10…200 Hz) 符合 EN/IEC 60068-2-6 | |
| 抗沖擊 | 7 gn 適用 11 ms 符合 EN/IEC 60068-2-27 |
| 相對濕度 | 5…95 % 無凝結 符合 IEC 60068-2-3 |
| 5…95 % 無滴水 符合 IEC 60068-2-3 | |
| 噪音等級 | 69.5 dB 符合 86/188/EEC |
| 符合標準 | IEC 60721-3-3 第 3C2 類 |
| EN 61800-3 環境 1 級別 C3 | |
| IEC 61508 SIL2 | |
| ISO 13849-1 d 級 | |
| EN/IEC 61800-5-1 | |
| EN 61800-3 環境 2 級別 C3 | |
| EN/IEC 61800-3 | |
| EN 55011 A 類第 2 組 | |
| UL 類型 1 | |
| 產品認證 | CSA |
| C-Tick | |
| NOM 117 | |
| UL | |
| GOST | |
| 標識 | CE |
尺寸圖：

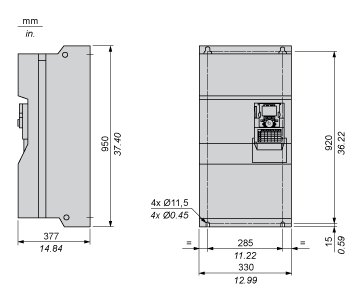

帶有或不帶有 1 張選擇卡

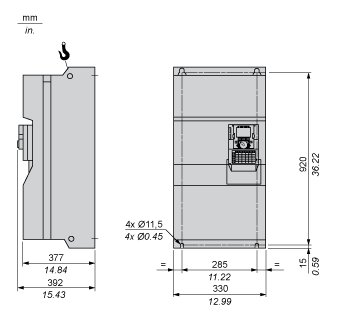

帶有 2 張選擇卡

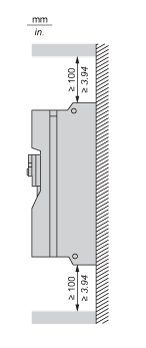

安裝和間隙：

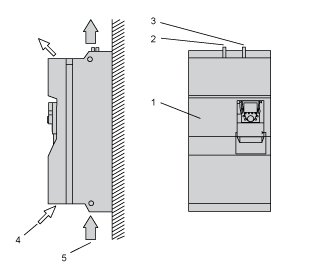

墻上安裝
該驅動器設計用于安裝在墻上，電氣室中或機殼中。該設備根據污染等級 2 制造。如果所在環境不符合這些條件，則必須提供必要的污染等級轉變（例如通過機殼）。
(1)驅動器
(2)冷卻水入口
(3)冷卻水回水
(4)用于控制部分的冷卻空氣
(5)用于動力部分（僅電容器）的冷卻空氣

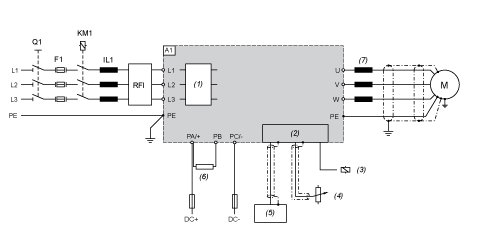

連接和架構：
A1驅動器
F1快斷半導體保險絲
IL1線路扼流器
KM1可選的線路接觸器
M電機
Q1開關
RFI可選的無線電頻率干擾濾波器
(1)濾波器
(2)控制
(3)繼電器控制
(4)控制電位計
(5)PLC
(6)可選的外部制動電阻
(7)可選的電機扼流器
