3 A 單相, 230V or 三相, 200…480V, ATS01 N1系列
產品概述：
Altivar Soft Starter 01軟起動器可在起動時作為轉矩限制器工作，也可用作異步電機的軟起動/軟停
產品特性：
● 您的軟啟動解決方案：通過允許異步電機以可控方式逐步、平穩地啟動，提高其啟動性能。
● 易于安裝：ATS01非常緊湊，它將簡單性與簡單布線、快速配置和效率相結合。
● 運營優化：減少機器磨損，縮短維護時間。
● TeSys?U組合：與TeSys Model U配合，您將從獨特的電機啟動解決方案中獲益。
產品詳情
| 主要信息 | |
| 產品系列 | Altistart 01 |
| 產品類型 | 軟起動器 |
| 產品應用場景 | 異步電機 |
| 應用領域 | 簡易機械 |
| 產品短名 | ATS01 |
| 電網相數 | 1 相 |
| 額定電源電壓 [Us] | 110...480 V - 10...10 % |
| 電動機功率 (kW) | 0.37 kW, 3 相 在…上 230 V |
| 0.55 kW, 3 相 在…上 230 V | |
| 1.1 kW, 3 相 在…上 400 V | |
| 0.37 kW, 1 相 在…上 230 V | |
| 電機功率 | 0.5 hp, 3 相 在…上 230 V |
| 0.5 hp, 3 相 在…上 460 V | |
| 1.5 hp, 3 相 在…上 460 V | |
| IcL 起動器 額定 | 3 A |
| 使用類別 | AC-53B 符合 EN/IEC 60947-4-2 |
| 電流消耗 | 15 A 額定負載電流 |
| 啟動類型 | 電壓緩升的起動 |
| 功耗W | 19 W 處于短暫的狀態中 |
| 4 W 全負荷+啟動后期 | |
| 補充信息 | |
| 組裝方式 | 帶散熱片 |
| 可用功能 | 集成旁路 |
| 電源電壓范圍 | 99…528 V |
| 供電頻率 | 50...60 Hz - 5...5 % |
| 電網頻率 | 47.5...63 Hz |
| 輸出電壓 | <= 電源電壓 |
| 控制回路電壓 | 110 V AC +/- 10 % 在…上 30 mA |
| 24 V AC/DC +/- 10 % 在…上 25 mA | |
| 240 V AC +/- 10 % 在…上 65 mA | |
| 起動時間 | 1 s / 100 |
| 5 s / 20 | |
| 從 1 至 5 秒 可調 | |
| 起動轉矩 | 直接連接到電源線上電機的 30...80 % 扭矩 |
| 離散量輸出電流 | 2 A DC-13 |
| 3 A AC-15 | |
| 緊固力矩 | 0.8 N.m |
| 電氣連接 | 籠式連接器 - 單股硬線 1 2.5 mm2 AWG 14 控制回路 |
| 籠式連接器 - 單股硬線 1 2.5 mm2 AWG 14 電源回路 | |
| 籠式連接器 - 單股硬線 2 1 mm2 AWG 17 控制回路 | |
| 籠式連接器 - 單股硬線 2 1 mm2 AWG 17 電源回路 | |
| 籠式連接器 - 軟線 帶篐線端子 1 2.5 mm2 AWG 14 控制回路 | |
| 籠式連接器 - 軟線 帶篐線端子 1 2.5 mm2 AWG 14 電源回路 | |
| 籠式連接器 - 軟線 不帶篐線端子 1 2.5 mm2 AWG 14 控制回路 | |
| 籠式連接器 - 軟線 不帶篐線端子 1 2.5 mm2 AWG 14 電源回路 | |
| 籠式連接器 - 軟線 帶篐線端子 2 0.75 mm2 AWG 18 控制回路 | |
| 籠式連接器 - 軟線 帶篐線端子 2 0.75 mm2 AWG 18 電源回路 | |
| 籠式連接器 - 軟線 不帶篐線端子 2 1 mm2 AWG 17 控制回路 | |
| 籠式連接器 - 軟線 不帶篐線端子 2 1 mm2 AWG 17 電源回路 | |
| 標識 | CE |
| 操作位置 | 垂直方向 +/- 10° |
| 高度 | 100 mm |
| 寬度 | 23 mm |
| 深度 | 100 mm |
| 凈重 | 0.16 kg |
| 型號 | ATS01N1 |
| Motor power range AC-3 | 0…0.5 kW 在…上 200…240 V 1 相 |
| 0…0.5 kW 在…上 200…240 V 3 相 | |
| 0.55…1 kW 在…上 200…240 V 3 相 | |
| 1.1…2 kW 在…上 380…440 V 3 相 | |
| 馬達啟動器類型 | 軟起動器 |
| 環境 | |
| 電磁兼容性 | 傳導和輻射干擾 B 級 符合 CISPR 11 |
| 傳導和輻射干擾 B 級 符合 IEC 60947-4-2 | |
| 有阻尼的振蕩波s 級別 3 符合 IEC 61000-4-12 | |
| 抗靜電干擾 級別 3 符合 IEC 61000-4-2 | |
| 抗EMC干擾 符合 EN 50082-1 | |
| 抗EMC干擾 符合 EN 50082-2 | |
| 諧波 符合 IEC 1000-3-2 | |
| 諧波 符合 IEC 1000-3-4 | |
| 免于射頻電場引起的傳導干擾 級別 3 符合 IEC 61000-4-6 | |
| 免于電瞬變 級別 4 符合 IEC 61000-4-4 | |
| 免于輻射的射頻電子干擾 級別 3 符合 IEC 61000-4-3 | |
| Micro-cut 與電壓波動 符合 IEC 61000-4-11 | |
| 電壓/電流脈沖 級別 3 符合 IEC 61000-4-5 | |
| 符合標準 | EN/IEC 60947-4-2 |
| 產品認證 | CSA |
| GOST | |
| C-Tick | |
| UL | |
| CCC | |
| 用于連接到電機三角端子的起動器的B44.1-96/ASME A17.5 | |
| IP 保護等級 | IP20 |
| 污染等級 | 2 符合 EN/IEC 60947-4-2 |
| 抗振動 | 1 gn (f= 13…150 Hz) 符合 EN/IEC 60068-2-6 |
| 波峰至波峰 1.5 mm (f= 3…13 Hz) 符合 EN/IEC 60068-2-6 | |
| 抗沖擊 | 15 gn 適用 11 ms 符合 EN/IEC 60068-2-27 |
| 相對濕度 | 5…95 % 無冷凝或滴水 符合 EN/IEC 60068-2-3 |
| 環境溫度 | -10…40 °C (無) |
| 40…50 °C (電流降額 2 %/°C) | |
| 存儲環境溫度 | -25…70 °C 符合 EN/IEC 60947-4-2 |
| 工作海拔 | <= 1000 m 無 |
| > 1000 m 電流降額 2.2 %/ 增加100 m | |
尺寸圖：
藉由適配器 RHZ 66 安裝在對稱（35 毫米）導軌或不對稱導軌上
接線：

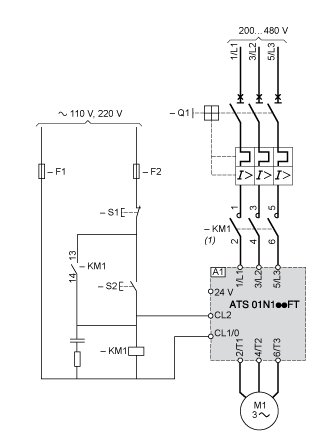

3 相電源連接示例
(1)其中必須使用線路接觸器。
A1：軟啟動器
Q1：電機斷路器
KM1：接觸器
F1、F2：控制保護熔斷器
S1/S2：按鈕

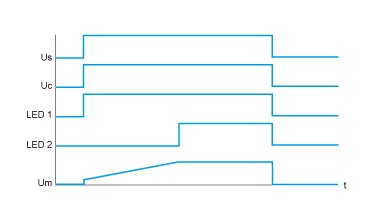

技術說明：
Us：電源電壓
Uc：控制電源電壓
LED 1：綠色 LED
LED 2：黃色 LED
Um：電機電壓
