變頻器 ATV212 - 15kW - 20hp - 480V - 3ph - EMC - IP21
Altivar 212變頻器是一款智能、低諧波、高性能的適用于泵、風機和壓縮機的HVAC專用變頻器
● 暖通空調專用：專注于樓宇管理系統(BMS)。
● 用戶友好：易于設置、調試和診斷的工具。
● 經濟：內置功能和節能。
● 保護與效率：集成的EMC濾波器和抗諧波技術，BMS專用功能。
產品詳情
| 主要信息 | |
| 產品短名 | ATV212 |
| 產品應用場景 | 異步電機 |
| 電網相數 | 3 相 |
| 電動機功率 (kW) | 15 kW |
| 電機功率 | 20 hp |
| 電源電壓范圍 | 323…528 V |
| 供電頻率 | 50...60 Hz - 5...5 % |
| 線路電流 | 22.8 A 在…上 480 V |
| 28.5 A 在…上 380 V | |
| 產品系列 | Altivar 212 |
| 產品類型 | 變頻器 |
| 應用領域 | HVAC中的泵和風機 |
| 通訊端口協議 | BACnet |
| 串口Modbus | |
| METASYS N2 | |
| APOGEE FLN | |
| LonWorks | |
| 額定電源電壓 [Us] | 380...480 V - 15...10 % |
| EMC 濾波器 | C2類EMC濾波器 |
| IP防護等級 | IP21 |
| 補充信息 | |
| 視在功率 | 23.2 kVA 在…上 380 V |
| 連續輸出電流 | 30.5 A 在…上 380 V |
| 30.5 A 在…上 460 V | |
| 最大瞬變電流 | 33.6 A 適用 60 s |
| 變頻器輸出頻率 | 0.5…200 Hz |
| 速度范圍 | 1…10 |
| 速度精度 | +/- 10 % 標稱滑距 0.2 Tn 至 Tn |
| 本地信號指示 | 1 個LED (紅色) for 帶電的直流母線: |
| 輸出電壓 | <= 電源電壓 |
| 隔離 | 主電源和控制電源之間的電氣隔離 |
| 電纜類型 | 不帶安裝套件: 1 線IEC 電纜 在…上 45 °C, 銅 90 °C / XLPE/EPR |
| 不帶安裝套件: 1 線IEC 電纜 在…上 45 °C, 銅 70 °C / PVC | |
| 帶有UL 1類套件: 3 線UL 508 電纜 在…上 40 °C, 銅 75 °C / PVC | |
| 電氣連接 | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: 端子 2.5 mm2 / AWG 14 |
| L1/R, L2/S, L3/T: 端子 25 mm2 / AWG 3 | |
| 緊固扭矩 | 0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) |
| 4.5 N.m, 40 lb.內部 (L1/R, L2/S, L3/T) | |
| 電源 | 內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 A, 保護類型: 過載和短路保護 |
| 內部電源: 24 V 直流 (21…27 V), <200 A, 保護類型: 過載和短路保護 | |
| 采樣期間 | 2 ms +/- 0.5 ms F 離散 |
| 2 ms +/- 0.5 ms R 離散 | |
| 2 ms +/- 0.5 ms RES 離散 | |
| 3.5 ms +/- 0.5 ms VIA 模擬 | |
| 22 ms +/- 0.5 ms VIB 模擬 | |
| 響應時間 | FM 2 ms, 公差 +/- 0.5 ms 適用 模擬 輸出 |
| FLA, FLC 7 ms, 公差 +/- 0.5 ms 適用 離散量 輸出 | |
| FLB, FLC 7 ms, 公差 +/- 0.5 ms 適用 離散量 輸出 | |
| RY, RC 7 ms, 公差 +/- 0.5 ms 適用 離散量 輸出 | |
| 精度 | +/- 0.6 % (VIA) 用于60 °C的溫度變動 |
| +/- 0.6 % (VIB) 用于60 °C的溫度變動 | |
| +/- 1 % (FM) 用于60 °C的溫度變動 | |
| 線性度誤差 | VIA: 最大值 +/- 0.15 % 適用 輸入 |
| VIB: 最大值 +/- 0.15 % 適用 輸入 | |
| FM: +/- 0.2 % 適用 輸出 | |
| 模擬量輸出 型號 | FM 可通過開關配置的電壓 0...10 V DC, 阻抗: 7620 ?, 分辨率 10 bits |
| FM 可通過開關配置的電流 0...20 mA, 阻抗: 970 ?, 分辨率 10 bits | |
| 輸出型式 | 可配置的繼電器邏輯: (FLA, FLC) NO - 100000 次 |
| 可配置的繼電器邏輯: (FLB, FLC) NC - 100000 次 | |
| 可配置的繼電器邏輯: (RY, RC) NO - 100000 次 | |
| 最小開關電流 [Imin] | 3 mA 在…上 24 V 直流 適用 可配置的繼電器邏輯 |
| 最大開關電流 | 5 A 在…上 250 V AC 在…上 阻性（負載） 負載 - cos phi = 1 - L/R = 0 ms (FL, R) |
| 5 A 在…上 30 V 直流 在…上 阻性（負載） 負載 - cos phi = 1 - L/R = 0 ms (FL, R) | |
| 2 A 在…上 250 V AC 在…上 感性負載 負載 - cos phi = 0.4 - L/R = 7 ms (FL, R) | |
| 2 A 在…上 30 V 直流 在…上 感性負載 負載 - cos phi = 0.4 - L/R = 7 ms (FL, R) | |
| 數字量輸入類型 | F 可編程 24 V 直流, 有 1 級 PLC, 阻抗: 4700 ? |
| R 可編程 24 V 直流, 有 1 級 PLC, 阻抗: 4700 ? | |
| RES 可編程 24 V 直流, 有 1 級 PLC, 阻抗: 4700 ? | |
| 離散量輸入邏輯 | 正邏輯(源) (F, R, RES), <= 5 V (狀態 0), >= 11 V (狀態 1) |
| 負邏輯 (漏) (F, R, RES), >= 16 V (狀態 0), <= 10 V (狀態 1) | |
| 絕緣性能 | 3535 V DC 接地和電源接線端之間 |
| 5092 V DC 控制和電源接線端之間 | |
| 絕緣電阻 | >= 1 m? 1 分鐘 500 V 直流 |
| 頻率分辨率 | 顯示單元: 0.1 Hz |
| 模擬量輸入: 0.024/50 Hz | |
| 通訊服務 | “超時”設置范圍為0.1s至100 s |
| 讀設備標識 (43) | |
| 監控可禁止 | |
| 寫單寄存器（06） | |
| 寫多寄存器 （16）最多 2 字 | |
| 讀保持寄存器 (03) ，最多2個字 | |
| 選項卡 | 通信卡 適用 LonWorks |
| 功耗W | 625 W |
| 氣流 | 206 m3/h |
| 功能性 | 中間 |
| 特定應用 | HVAC |
| Variable speed drive application selection | 建筑-HVAC 壓縮機渦旋 |
| 建筑-HVAC 風機 | |
| 建筑-HVAC 泵 | |
| Motor power range AC-3 | 15…25 kW 在…上 380…440 V 3 相 |
| 15…25 kW 在…上 480…500 V 3 相 | |
| 馬達啟動器類型 | 變頻器 |
| 離散量輸出數量 | 2 |
| 模擬量輸入數量 | 2 |
| 模擬量輸入類型 | VIA 可通過開關配置的電壓: 0...10 V 直流 24 V 最大, 阻抗: 30000 ?, 分辨率 10 位 |
| VIB 可配置的電壓: 0...10 V 直流 24 V 最大, 阻抗: 30000 ?, 分辨率 10 位 | |
| VIB 可配置的PTC 熱探頭: 0...6 探頭, 阻抗: 1500 ? | |
| VIA 可通過開關配置的電流: 0...20 mA, 阻抗: 250 ?, 分辨率 10 位 | |
| 模擬量輸出數量 | 1 |
| 物理接口 | 2線制RS485 |
| 連接器類型 | 1開放式 |
| 1 RJ45 | |
| 傳輸速率 | 9600 bps 或 19200 bps |
| 傳輸幀 | RTU |
| 地址數 | 1…247 |
| 數據格式 | 8 位，奇偶或無奇偶校驗，1個停止位 |
| 極化方式 | 無阻抗 |
| 異步電機控制配置文件 | 無傳感器磁鏈?zhǔn)噶靠刂茦?biāo)準 |
| 電壓/頻率比，2點 | |
| 電壓/頻率比、自動IR補償（U／f +自動Uo） | |
| 電壓/頻率比 | |
| 電壓/頻率比，5點 | |
| 扭矩精度 | +/- 15 % |
| 瞬時過轉矩 | 120 % 標稱電機轉矩 +/- 10 % 適用 60 s |
| 加速和減速傾斜 | 線性斜坡，可分別進行調節，調節范圍為從0.01 至 3200 s |
| 負載自動進行 | |
| 電機滑差補償 | 自動 無論負載情況 |
| 不可用電壓/頻率比的電機控制 | |
| 可調 | |
| 開關頻率 | 6...16 kHz 可調 |
| 12...16 kHz 有 | |
| 額定開關頻率 | 12 kHz |
| 制動至停止 | 采用直流注入 |
| 電網頻率 | 47.5...63 Hz |
| 預期線路Isc | 22 kA |
| 保護類型 | 過熱保護: 驅動 |
| 耗散功率: 驅動 | |
| 電機各相線之間短路: 驅動 | |
| 輸入斷相: 驅動 | |
| 輸出相線和接地之間的過流: 驅動 | |
| 直流總線過壓: 驅動 | |
| 控制電路上制動: 驅動 | |
| 防止超出限制速度: 驅動 | |
| 總線供電過壓和欠壓: 驅動 | |
| 總線供電欠壓: 驅動 | |
| 防止輸入相位丟失: 驅動 | |
| 熱保護: 馬達 | |
| 電機斷相: 馬達 | |
| PTC探頭: 馬達 | |
| 寬度 | 245 mm |
| 高度 | 330 mm |
| 深度 | 190 mm |
| 凈重 | 11.65 kg |
| 環境 | |
| 污染等級 | 2 符合 IEC 61800-5-1 |
| IP 保護等級 | IP20 在上方部件 封蓋上不帶盲板 符合 EN/IEC 61800-5-1 |
| IP20 在上方部件 封蓋上不帶盲板 符合 EN/IEC 60529 | |
| IP21 符合 EN/IEC 61800-5-1 | |
| IP21 符合 EN/IEC 60529 | |
| IP41 在上方部件 符合 EN/IEC 61800-5-1 | |
| IP41 在上方部件 符合 EN/IEC 60529 | |
| 抗振動 | 1.5 mm (f= 3…13 Hz) 符合 EN/IEC 60068-2-6 |
| 1 gn (f= 13…200 Hz) 符合 EN/IEC 60068-2-8 | |
| 抗沖擊 | 15 gn 適用 11 ms 符合 IEC 60068-2-27 |
| 環境特征 | 級別3C1 符合 IEC 60721-3-3 |
| 類3C2 符合 IEC 60721-3-3 | |
| 噪音等級 | 54 dB 符合 86/188/EEC |
| 工作海拔 | 1000...3000 m 限于2000m,‘拐角接地’的電網 電流降額 1%/100m |
| <= 1000 m 無 | |
| 相對濕度 | 5…95 % 無凝結 符合 IEC 60068-2-3 |
| 5…95 % 無滴水 符合 IEC 60068-2-3 | |
| 環境溫度 | -10…40 °C (無) |
| 40…50 °C (有) | |
| 操作位置 | 垂直方向 +/- 10° |
| 產品認證 | CSA |
| UL | |
| C-Tick | |
| NOM 117 | |
| 標識 | CE |
| 符合標準 | IEC 61800-3 安全級別 C2 |
| EN 61800-3 級別 C3 | |
| IEC 61800-3 安全級別 C3 | |
| IEC 61800-5-1 | |
| EN 61800-3 環境 2 級別 C2 | |
| EN 55011 A 類第 1 組 | |
| IEC 61800-3 環境 2 安全級別 C2 | |
| EN 61800-3 環境 2 級別 C2 | |
| IEC 61800-3 環境 1 安全級別 C2 | |
| IEC 61800-3 環境 1 安全級別 C3 | |
| EN 61800-5-1 | |
| UL 類型 1 | |
| IEC 61800-3 環境 2 安全級別 C3 | |
| EN 61800-3 級別 C2 | |
| EN 61800-3 環境 1 級別 C3 | |
| IEC 61800-3 | |
| EN 61800-3 環境 1 級別 C2 | |
| EN 61800-3 環境 2 級別 C3 | |
| IEC 61800-3 環境 1 安全級別 C1 | |
| EN 61800-3 | |
| IEC 61800-3 環境 2 安全級別 C1 | |
| EN 61800-3 環境 1 級別 C1 | |
| 組裝方式 | 帶散熱片 |
| 電磁兼容性 | 靜電放電抗干擾 級別 3 符合 IEC 61000-4-2 |
| 射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3 | |
| 抗快速瞬變 級別 4 符合 IEC 61000-4-4 | |
| 1.2/50和8/20 μs復合波（測試） 級別 3 符合 IEC 61000-4-5 | |
| 抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6 | |
| 電壓下降與斷路抑制測試 符合 IEC 61000-4-11 | |
| 調節回路 | PI監控 |
| 貯存環境溫度 | -25…70 °C |

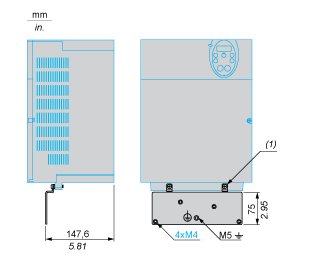

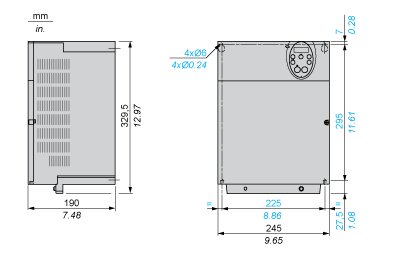

尺寸圖：
EMC 安裝板（隨附于驅動器）
2 個 M5 螺釘

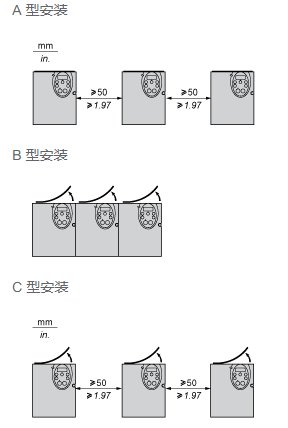

安裝和間隙：
安裝建議
間隙：
根據驅動器的既定使用條件，其在安裝時要采取特定防范措施，并使用相應的附件。
立式安裝：
請勿將其靠近發熱元件。
留出足夠的自由空間，確?？諝饽軌驈脑O(shè)備底部循環到頂部以進行冷卻。
安裝類型
移除驅動器頂部的保護堵蓋后，驅動器防護等級變?yōu)?IP21。保護堵蓋可因驅動器型號而異，具體請參見背面。
針對安裝在機箱中的特殊建議
如要確保驅動器的良好通風，應：
1.安裝通風柵
2.檢查通風是否充足，如果不充足，則便安裝帶過濾器的強制通風裝置，任何通風孔和/或風扇的風速均不得低于驅動器風扇的風速（請參閱相關特性）。
3.使用防護等級為 UL 12/IP54 的專用過濾器。
4.移除驅動器頂部的堵蓋。
密封式金屬機箱（防護等級為 IP54）
在某些環境條件（如多塵、腐蝕性氣體、存在冷凝和水滴風險的高濕環境、液體飛濺等）下，驅動器必須安裝在防塵防潮的金屬機箱中。這樣，驅動器就能夠在內部溫度高達 50°C 的機箱中使用。

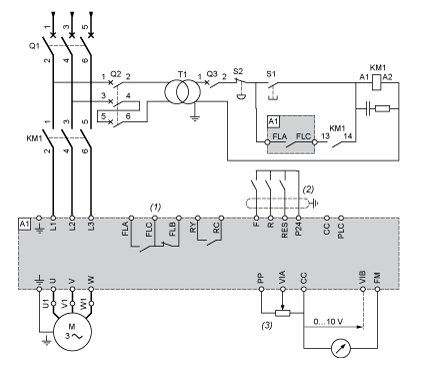

接線：
3 相電源
A1：
ATV 212 驅動器
KM1：接觸器
Q1：斷路器
Q2：額定規格為 T1 標稱初級電流的兩倍的 GV2 L
Q3：GB2CB05
S1/S2：XB4 B 或 XB5 A 按鈕
T1：100 VA 變壓器 220 V 次級裝置
(1)故障繼電器觸點，用于遠程指示驅動器狀態
(2)邏輯輸入的公共端連接取決于 SW 開關 (Source, PLC, Sink)) 的位置。
(3)參考電位計 SZ1RV1202

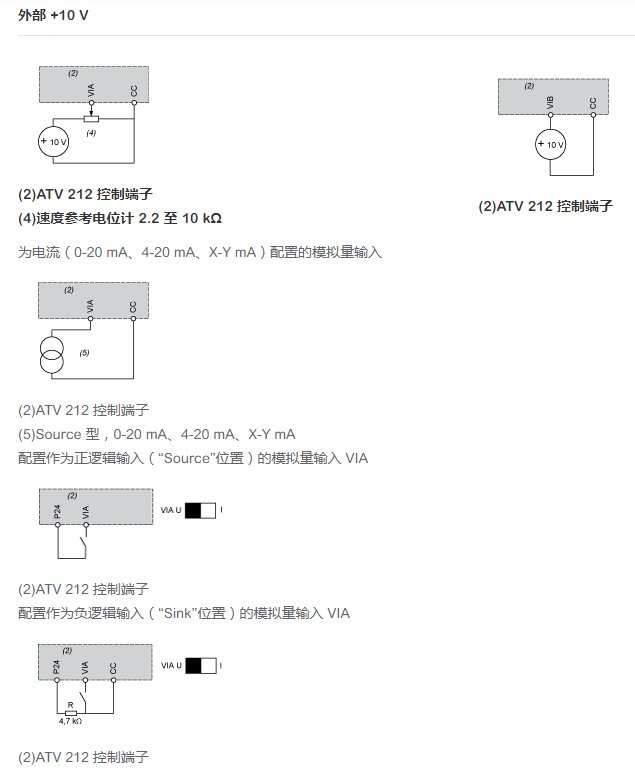

注意： 所有端子都位于驅動器底部。在位于驅動器旁邊或者連接在同一電路上的所有感性電路（如繼電器、觸點、電磁閥、熒光燈等）上安裝干擾抑制器。

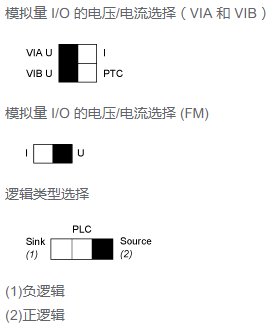

開關（出廠設置）
其他可能的接線圖

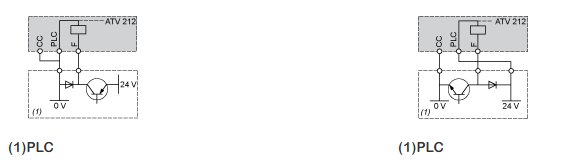

帶 PLC 晶體管輸出的“PLC”位置

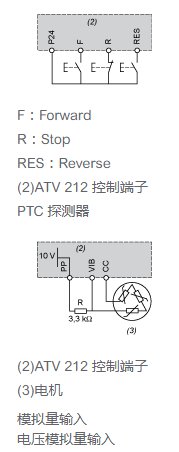

2 線控制
3 線控制
性能曲線：

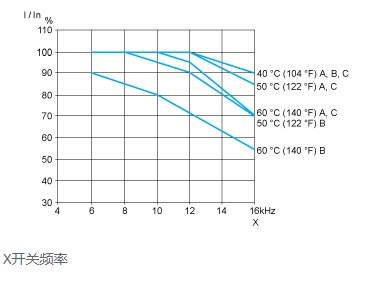

驅動器標稱電流 (In) 的降額曲線取決于溫度、開關頻率和安裝方式（A、B 或 C）。
對于中間溫度（如 45°C），介于 2 個曲線之間。
