variable speed drive ATV310L - 0.75kW - 380..460V - 3 phases
產品概述：
Altivar 310L變頻器，采用高集成度設計、其即插即用的設計理念可幫助用戶節省現場布線成本及工程交付時間，其集成化的功能及宏配置特別適用于物料搬運領域中的分布式應用場合，特別是輸送機和分揀機
產品特性：
量身定制：
? 集成負荷開關、鑰匙開關、I/O的一體化變頻器
? 高防護等級(IP54，無需盤柜)
? 高性價比
簡單易用：
? 易于接線及維護
? 節省現場工時
? 易于安裝
可靠性高：
? 使用可靠的AS-i總線網絡
? 設備間故障互不影響
? 抗干擾
產品詳情
| 主要信息 | |
| 產品系列 | Easy Altivar 310L |
| 產品類型 | 變頻器 |
| 應用領域 | 簡易機械 |
| 組裝方式 | 帶散熱片 |
| 產品短名 | ATV310L |
| 電網相數 | 3 相 |
| 額定電源電壓 [Us] | 380...460 V - 15...10 % |
| 電動機功率 (kW) | 0.75 kW |
| 補充信息 | |
| 產品應用場景 | 異步電機 |
| 每套數量 | "一套 1 只" |
| EMC 濾波器 | 無EMC 濾波器 |
| 供電頻率 | 50...60 Hz - 5...5 % |
| 通訊端口協議 | AS-Interface |
| 端口類型 | M12 (前面板) 適用 AS-Interface |
| 物理接口 | AS-Interface 適用 AS-Interface |
| 傳輸幀 | AS-Interface 適用 AS-Interface |
| 傳輸率 | 自動檢測 適用 AS-Interface |
| 線路電流 | 3.5 A 在…上 380 V |
| 3.1 A 在…上 460 V | |
| 視在功率 | 2.5 kVA |
| 預期線路Isc | 5 kA |
| 連續輸出電流 | 2.3 A |
| 最大瞬變電流 | 3.5 A |
| 變頻器輸出頻率 | 0.1…400 Hz |
| 額定開關頻率 | 4 kHz |
| 開關頻率 | 2...12 kHz 可調 有 |
| 瞬時過轉矩 | 170…200 % |
| 制動力矩 | 高達150%的額定電動機的扭矩 帶有高慣量制動電阻器 |
| 達到70%的電機轉矩 不帶制動電阻器 | |
| 異步電機控制配置文件 | 電壓/頻率比，2點 |
| 無傳感器磁鏈?zhǔn)噶靠刂茦?biāo)準 | |
| 電壓/頻率比 | |
| 電機滑差補償 | 可調 |
| 出廠預置 | |
| 輸出電壓 | 380...460 V |
| 模擬量輸入數量 | 0 |
| 離散量輸入數量 | 4 |
| 模擬量輸出數量 | 0 |
| 離散量輸出數量 | 2 |
| 加速和減速傾斜 | S |
| 線性范圍為0 - 999.9S | |
| U | |
| 制動至停止 | 采用直流注入 |
| 保護類型 | 線路電源過壓 |
| 總線供電欠壓 | |
| 輸出相線和接地之間的過流 | |
| 過熱保護 | |
| 電機各相線之間短路 | |
| 防止三相輸入相損失 | |
| 電機熱保護通過驅動連續計算I2T | |
| 頻率分辨率 | 顯示單元: 0.1 Hz |
| 標識 | CE |
| 操作位置 | 垂直方向 +/- 10° |
| 高度 | 210 mm |
| 寬度 | 445 mm |
| 深度 | 171 mm |
| 凈重 | 6.9 kg |
| 環境 | |
| 符合標準 | EN 55011 A 類第 1 組 |
| EN 61800-3 環境 1 級別 C2 | |
| EN 61800-3 環境 2 級別 C2 | |
| EN/IEC 61800-3 | |
| EN/IEC 61800-5-1 | |
| 產品認證 | CE |
| IP 保護等級 | IP54 符合 EN/IEC 61800-5-1 |
| 污染等級 | 2 符合 EN/IEC 61800-5-1 |
| 抗沖擊 | 15 gn 適用 11 ms 符合 EN/IEC 60068-2-27 |
| 工作海拔 | 1000...3000 m 電流降額 1%/100m |
| 1000...2000 m 電流降額 1%/100m | |
| <= 1000 m 無 | |

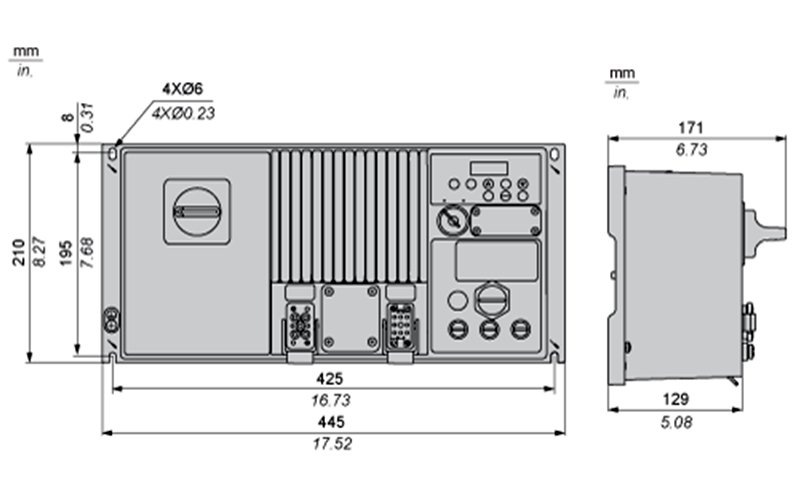

尺寸圖：
前視圖和左視圖

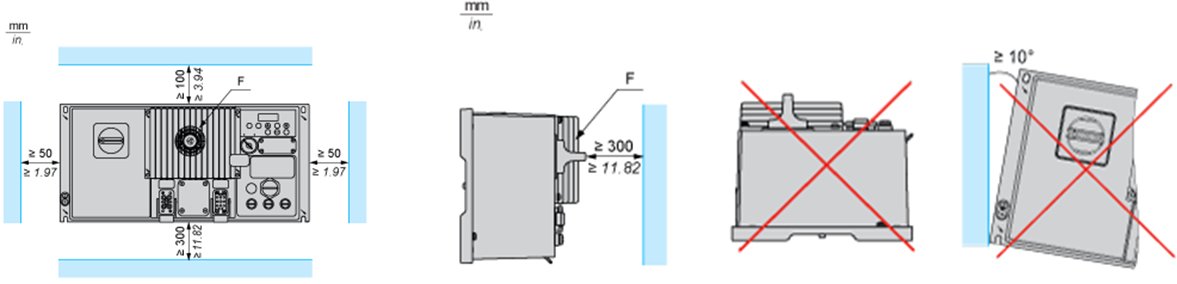

安裝和間隙：
前視圖和左視圖

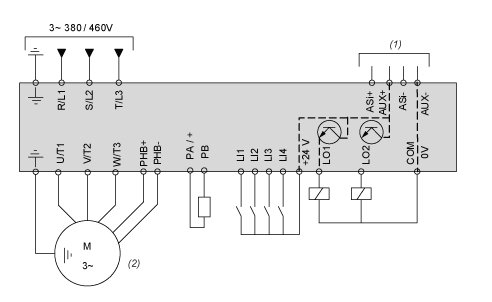

接線：
(1)：AS-i 通信和電源
(2)：三相電機
有 AS-i 現場總線
(1)：AS-i 現場總線
(2)：輔助電源
無 AS-i 現場總線
性能曲線：
SF：開關頻率
