變頻器 ATV320 - 0.75kW - 200…240V - 單項（緊湊型）
隨著工業用戶從其制造過程數字化中興起的需求日益增長，OEM需要多功能的工業解決方案，這些解決方案可輕松集成到混合自動化系統中。
Altivar? Machine ATV320代表著安全、可靠和簡單。ATV320憑借我們強大的設計標準和全球認證，是一款能夠幫助降低安裝成本并提高機器性能的卓越解決方案。它還允許用戶在安裝和服務方面延長機器的生命周期。
● 書本型和緊湊型：經過精心設計，無論集成于電柜還是安裝在機體，都能做到簡易和經濟高效。
● 高級連接：支持與許多最常見的以太網和基于串行的通訊網絡(從EtherNet/IP到CANopen )集成。
● 穩健設計：IEC 60721-3-3 3C3類涂層印刷電路板可在惡劣環境(例如，在不需要額外冷卻的環境溫度高達60°C時)中拓展應用空間。
● 嵌入式安全：安全扭矩關閉和四個其他功能，用于完全安全監控。簡化機器認證流程，確保符合機械指令2006/42/EC
產品詳情
| 主要信息 | |
| 產品系列 | ATV320 |
| 產品類型 | 變頻器 |
| 應用領域 | 復雜機器 |
| 變量 | 標準版本 |
| 驅動器格式 | 緊湊型 |
| 安裝類型 | 壁掛式安裝 |
| 通訊端口協議 | Modbus 串行 |
| CANopen | |
| 選項卡 | 通訊模塊, CANopen |
| 通訊模塊, EtherCAT | |
| 通訊模塊, Profibus DP V1 | |
| 通訊模塊, Profinet | |
| 通訊模塊, 以太網Powerlink | |
| 通訊模塊, Ethernet/IP | |
| 通訊模塊, DeviceNet | |
| 額定電源電壓 [Us] | 200...240 V - 15...10 % |
| 額定輸出電流 | 4.8 A |
| 電動機功率 (kW) | 0.75 kW 適用 重載 |
| EMC 濾波器 | C2類EMC濾波器 |
| IP防護等級 | IP20 |
| 補充信息 | |
| 離散量輸入數量 | 7 |
| 數字量輸入類型 | STO 安全扭矩中斷, 24 V 直流, 阻抗: 1.5 kOhm |
| DI1...DI6 邏輯輸入, 24 V 直流 (30 V) | |
| DI5 可編程為脈沖輸入: 0…30 kHz, 24 V 直流 (30 V) | |
| 離散量輸入邏輯 | 正邏輯(源) |
| 負邏輯 (漏) | |
| 離散量輸出數量 | 3 |
| 輸出型式 | 開放式集電器 DQ+ 0…1 kHz 30 V 直流 100 mA |
| 開放式集電器 DQ- 0…1 kHz 30 V 直流 100 mA | |
| 模擬量輸入數量 | 3 |
| 模擬量輸入類型 | AI1 電壓: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位 |
| AI2 雙極差分電壓: +/- 10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位 | |
| AI3 電流: 0...20 mA (或 4-20 mA, x-20 mA, 20-x mA 或其他配置模式), 阻抗: 250 ?, 分辨率 10 位 | |
| 模擬量輸出數量 | 1 |
| 模擬量輸出 型號 | 軟件-可配置電流 AQ1: 0...20 mA 阻抗 800 ?, 分辨率 10 bits |
| 軟件-可配置電壓 AQ1: 0...10 V 直流 阻抗 470 ?, 分辨率 10 bits | |
| 繼電器輸出類型 | 可配置的繼電器邏輯 R1A 1 NO 電氣壽命 100000 次 |
| 可配置的繼電器邏輯 R1B 1NC 電氣壽命 100000 次 | |
| 可配置的繼電器邏輯 R1C | |
| 可配置的繼電器邏輯 R2A 1 NO 電氣壽命 100000 次 | |
| 可配置的繼電器邏輯 R2C | |
| 最大開關電流 | 繼電器輸出 R1A, R1B, R1C 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 250 V AC |
| 繼電器輸出 R1A, R1B, R1C 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 30 V 直流 | |
| 繼電器輸出 R1A, R1B, R1C, R2A, R2C 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC | |
| 繼電器輸出 R1A, R1B, R1C, R2A, R2C 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 | |
| 繼電器輸出 R2A, R2C 在…上 阻性（負載） 量, cos phi = 1: 5 A 在…上 250 V AC | |
| 繼電器輸出 R2A, R2C 在…上 阻性（負載） 量, cos phi = 1: 5 A 在…上 30 V 直流 | |
| 最小開關電流 [Imin] | 繼電器輸出 R1A, R1B, R1C, R2A, R2C: 5 mA 在…上 24 V 直流 |
| 訪問方法 | 從（站） CANopen |
| 4 quadrant operation possible | TRUE |
| 異步電機控制配置文件 | 電壓/頻率比，5點 |
| 無傳感器磁鏈?zhǔn)噶靠刂茦?biāo)準 | |
| 電壓/頻率比 | |
| 無傳感器磁鏈適量控制-節能 | |
| 電壓/頻率比，2點 | |
| 同步電機控制配置模式 | 無傳感器矢量控制 |
| 瞬時過轉矩 | 170…200 % 標稱電機轉矩 |
| Maximum output frequency | 0.599 kHz |
| 加速和減速傾斜 | 線性 |
| U | |
| S | |
| CUS | |
| 斜坡切換 | |
| Acceleration/deceleration ramp adaptation | |
| Acceleration/deceleration automatic stop with DC injection | |
| 電機滑差補償 | 自動 無論負載情況 |
| 可調0…300 % | |
| 不可用電壓/頻率比（2 或 5 點） | |
| 開關頻率 | 2...16 kHz 可調 |
| 4...16 kHz 有 | |
| 額定開關頻率 | 4 kHz |
| 制動至停止 | 采用直流注入 |
| Brake chopper integrated | TRUE |
| 線路電流 | 4 A 在…上 200 V (重載) |
| 8.4 A 在…上 240 V (重載) | |
| 最大輸入電流 | 0.4166666666666667 A |
| Maximum output voltage | 240 V |
| 視在功率 | 2.0 kVA 在…上 240 V (重載) |
| 電網頻率 | 50...60 Hz |
| Relative symmetric network frequency tolerance | 5% |
| 預期線路Isc | 1 kA |
| Base load current at high overload | 33.0 A |
| 功耗W | 自冷卻: 45.0 W 在…上 200 V,開關頻率 4 kHz |
| With safety function Safely Limited Speed (SLS) | TRUE |
| With safety function Safe brake management (SBC/SBT) | FALSE |
| With safety function Safe Operating Stop (SOS) | FALSE |
| With safety function Safe Position (SP) | FALSE |
| With safety function Safe programmable logic | FALSE |
| With safety function Safe Speed Monitor (SSM) | FALSE |
| With safety function Safe Stop 1 (SS1) | TRUE |
| With sft fct Safe Stop 2 (SS2) | FALSE |
| With safety function Safe torque off (STO) | TRUE |
| With safety function Safely Limited Position (SLP) | FALSE |
| With safety function Safe Direction (SDI) | FALSE |
| 保護類型 | 輸入斷相: 驅動 |
| 輸出相線和接地之間的過流: 驅動 | |
| 過熱保護: 驅動 | |
| 電機各相線之間短路: 驅動 | |
| 熱保護: 驅動 | |
| 寬度 | 72.0 mm |
| 高度 | 143.0 mm |
| 深度 | 138.0 mm |
| 凈重 | 1.1 kg |
| 環境 | |
| 操作位置 | 垂直方向 +/- 10° |
| 產品認證 | CE |
| ATEX | |
| NOM | |
| GOST | |
| EAC | |
| RCM | |
| KC | |
| 標識 | CE |
| ATEX | |
| UL | |
| CSA | |
| EAC | |
| RCM | |
| 符合標準 | EN/IEC 61800-5-1 |
| 電磁兼容性 | 靜電放電抗干擾 級別 3 符合 IEC 61000-4-2 |
| 射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3 | |
| 抗快速瞬變 級別 4 符合 IEC 61000-4-4 | |
| 1.2/50和8/20 μs復合波（測試） 級別 3 符合 IEC 61000-4-5 | |
| 抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6 | |
| 電壓下降與斷路抑制測試 符合 IEC 61000-4-11 | |
| Environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 |
| Class 3S2 according to IEC 60721-3-3 | |
| Maximum acceleration under shock impact (during operation) | 150 m/s2 at 11 ms |
| Maximum acceleration under vibrational stress (during operation) | 10 m/s2 at 13...200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
| Permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| 過電壓類別 | III |
| 調節回路 | 可調的PID調節器 |
| 速度精度 | +/- 10 % 標稱滑距 0.2 Tn 至 Tn |
| 污染等級 | 2 |
| Ambient air transport temperature | -25…70 °C |
| 環境溫度 | -10…50 °C 無 |
| 50…60 °C 有 | |
| 貯存環境溫度 | -25…70 °C |

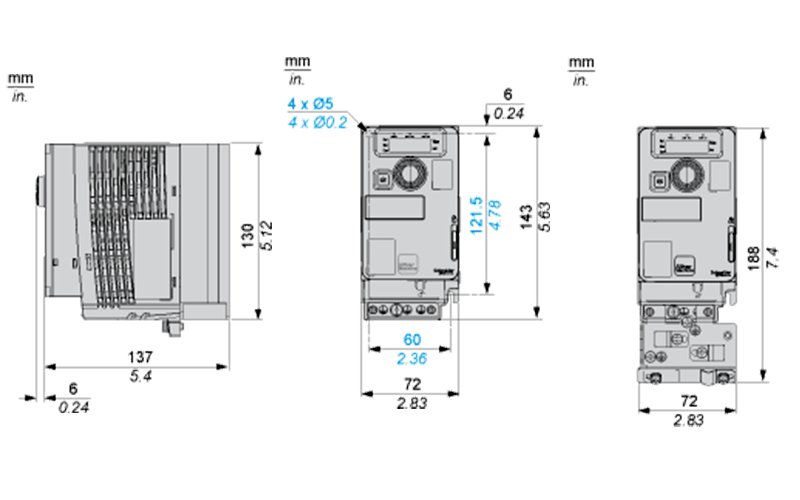

尺寸圖：
右側視圖、正面視圖和帶 EMC 板的正面視圖
安裝和間隙：
安裝類型 A：獨立安裝，配有通風罩
僅適用于環境溫度不超過 50 °C (122 °F) 的場合
安裝類型 B：并排安裝，通風罩移除
安裝類型 C：獨立安裝，通風罩移除
適用于環境溫度高于 50 °C (122 °F) 的場合
接線：

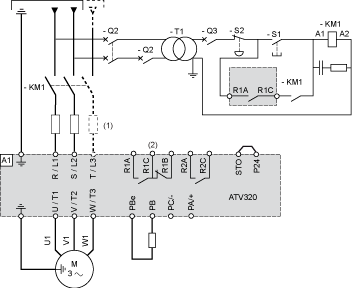

含線路接觸器的示意圖
符合 ISO13849 類別 1 和 IEC/EN 61508 容量 SIL1 標準、IEC/EN 60204-1 標準的停機類別 0 的接線圖。
1.線路電抗器（已使用的情況下）
2.故障繼電器觸點，用于遠程指示驅動器狀態
含開關切斷器的示意圖
符合 EN 954-1 類別 1 和 IEC/EN 61508 容量 SIL1 標準、依照 IEC/EN 60204-1 標準的停機類別 0 的接線圖。
1.線路電抗器（已使用的情況下）
2.故障繼電器觸點，用于遠程指示驅動器狀態

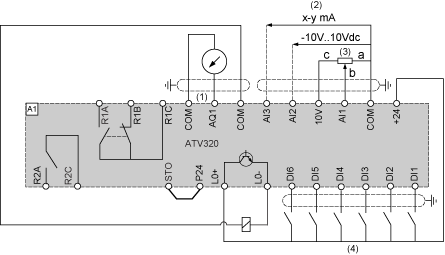

Source 模式下的控制連接圖
1.模擬量輸出
2.模擬量輸入
3.參考電位計（最大 10 千歐）
4.數字量輸入
數字量輸入接線
邏輯輸入開關 (SW1) 用于按照可編程控制器輸出的技術調整邏輯輸入的運行。

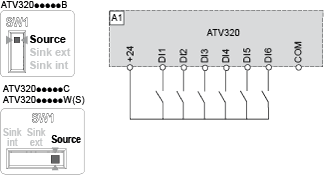

開關 SW1 設置為“Source”位置，將使用輸出電源給 DI 供電。

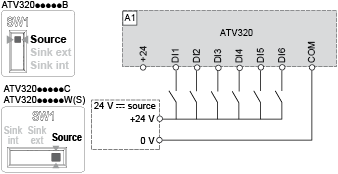

開關 SW1 設置為“Source”位置，將使用外部電源給 DI 供電。

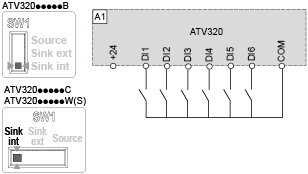

開關 SW1 設置為“Sink Int”位置，將使用輸出電源給 DI 供電。

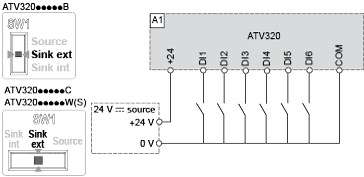

開關 SW1 設置為“Sink Ext”位置，將使用外部電源給 DI 供電。

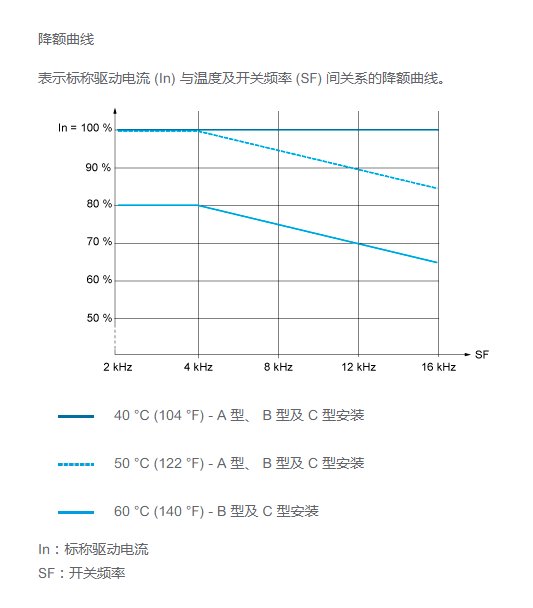

性能曲線：
