ATV310變頻器- 0.37kw -0.5hp - 380…460 V 三相
產品概述：
Altivar 310變頻器 是一款成熟可靠、簡單易用、高性價比的矢量型變頻器。功率范圍0.37～30kW，常載/重載兼容，重載應用時可實現55℃不降容
產品特性：
● 功率范圍：
重載：0.37～22kW
常載：0.37～30kW
● 電壓范圍：
380V(-15%)～460V(10%)，三相
● 過電流能力：
重載：150% 60s
常載：110% 60s
● 運行溫度：
重載：-10℃～55℃額定運行，無需降容；最高可運行于60℃
常載：-10℃～50℃額定運行，無需降容；最高可運行于60℃
● 涂層：
符合IEC60721-3-3標準的3C3,3S2
● 通訊：
Modbus
● 開關頻率：
2～12kHz, 出廠默認4kHz
● 認證：
CE（歐盟）
EAC（俄羅斯）
產品詳情
| 主要信息 | |
| 產品系列 | Easy Altivar 310 |
| 產品類型 | 變頻器 |
| 應用領域 | 簡易機械 |
| 組裝方式 | 帶散熱片 |
| 產品短名 | ATV310 |
| 電網相數 | 三相 |
| 額定電源電壓 [Us] | 380...460 V - 15...10 % |
| 電動機功率 (kW) | 0.37 kW |
| 電機功率 | 0.5 hp |
| 補充信息 | |
| 產品應用場景 | 異步電機 |
| 每套數量 | "一套 1 只" |
| EMC 濾波器 | 無EMC 濾波器 |
| 供電頻率 | 50/60 Hz +/- 5 % |
| 通訊端口協議 | 串口Modbus |
| 端口類型 | RJ45 (前面板) 適用 串口Modbus |
| 物理接口 | 2線制RS485 適用 串口Modbus |
| 傳輸幀 | RTU 適用 串口Modbus |
| 傳輸率 | 4800 bit/s |
| 9600 bit/s | |
| 19200 bit/s | |
| 38400 bit/s | |
| 地址數 | 1…247 適用 串口Modbus |
| 通訊服務 | 讀保持寄存器 (03) 29字 |
| 寫單寄存器（06） 29字 | |
| 寫多寄存器 （16） 27字 | |
| 讀/寫多個寄存器 (23) 4/4字 | |
| 讀設備標識 (43) | |
| 線路電流 | 1.8 A |
| 視在功率 | 1.4 kVA |
| 預期線路Isc | 5 kA |
| 連續輸出電流 | 1.5 A 在…上 4 kHz |
| 最大瞬變電流 | 2.3 A 適用 60 s |
| 功耗W | 19.63 W 在In |
| 變頻器輸出頻率 | 0.5…400 Hz |
| 額定開關頻率 | 4 kHz |
| 開關頻率 | 2...12 kHz 可調 |
| 速度范圍 | 1…20 |
| 瞬時過轉矩 | 170…200 % 額定電機轉矩取決于驅動器的額定值和電機類型 |
| 制動力矩 | 高達150%的額定電動機的扭矩 帶有高慣量制動電阻器 |
| 達到70%的電機轉矩 不帶制動電阻器 | |
| 異步電機控制配置文件 | 無傳感器的通量矢量控制 |
| 無傳感器的通量矢量控制 | |
| 二次電壓/頻率比 | |
| 電機滑差補償 | 出廠預置 |
| 出廠預置 | |
| 輸出電壓 | 380...460 V 三相 |
| 電氣連接 | 端子, 夾緊力: 1.5...2.5 mm2 (L1, L2, L3, PA/+, PB, U, V, W) |
| 緊固力矩 | 0.8…1 N.m |
| 隔離 | 電源與控制之間的電路 |
| 電源 | 內部電源 用于參考電位計: 5 V (4.75…5.25 V)直流, <10 mA 和 過載和短路保護 |
| 內部電源 用于邏輯輸入: 24 V (20.4…28.8 V)直流, <100 mA 和 過載和短路保護 | |
| 模擬量輸入數量 | 1 |
| 模擬量輸入類型 | 可配置電流 AI1 0...20 mA 250 ? |
| 可配置的電壓 AI1 0...10 V 30 kOhm | |
| 可配置的電壓 AI1 0...5 V 30 kOhm | |
| 離散量輸入數量 | 4 |
| 數字量輸入類型 | 可編程 LI1...LI4 24 V 18...30 V |
| 離散量輸入邏輯 | 負邏輯 (漏), > 16 V (狀態 0), < 10 V (狀態 1), 輸入阻抗 3.5 kOhm |
| 正邏輯(源), 0...< 5 V (狀態 0), > 11 V (狀態 1) | |
| 采樣期間 | 10 ms 適用 模擬量輸入 |
| 20 ms, 公差 +/- 1 ms 適用 邏輯輸入 | |
| 線性度誤差 | ‘+/- 0.3 % 最大值 適用 模擬量輸入 |
| 模擬量輸出數量 | 1 |
| 模擬量輸出 型號 | AO1 軟件-可配置電壓: 0...10 V, 阻抗: 470 ?, 分辨率 8 位 |
| AO1 軟件-可配置電流: 0...20 mA, 阻抗: 800 ?, 分辨率 8 位 | |
| 離散量輸出數量 | 2 |
| 輸出型式 | 邏輯輸出 LO+, LO- |
| 繼電器輸出保護 R1A, R1B, R1C 1 C/O | |
| 最小開關電流 [Imin] | 5 mA 在…上 24 V 直流 適用 邏輯繼電器 |
| 最大開關電流 | 2 A 在…上 250 V AC 在…上 感性負載 量 cos phi = 0.4 L/R = 7 ms 適用 邏輯繼電器 |
| 2 A 在…上 30 V 直流 在…上 感性負載 量 cos phi = 0.4 L/R = 7 ms 適用 邏輯繼電器 | |
| 3 A 在…上 250 V AC 在…上 阻性（負載） 量 cos phi = 1 L/R = 0 ms 適用 邏輯繼電器 | |
| 4 A 在…上 30 V 直流 在…上 阻性（負載） 量 cos phi = 1 L/R = 0 ms 適用 邏輯繼電器 | |
| 加速和減速傾斜 | 線性范圍為0 - 999.9S |
| 線性范圍為0 - 999.9S | |
| U | |
| 制動至停止 | 采用直流注入, <30 s |
| 保護類型 | 線路電源過壓 |
| 總線供電欠壓 | |
| 輸出相線和接地之間的過流 | |
| 過熱保護 | |
| 電機各相線之間短路 | |
| 防止三相輸入相損失 | |
| 電機熱保護通過驅動連續計算I2T | |
| 頻率分辨率 | 模擬量輸入: A/D 轉換器, 10 位 |
| 顯示單元: 0.1 Hz | |
| 時間常量 | 20 ms +/- 1 ms 用于型號更改 |
| 操作位置 | 垂直方向 +/- 10° |
| 高度 | 143 mm |
| 寬度 | 72 mm |
| 深度 | 130 mm |
| 凈重 | 0.8 kg |
| 環境 | |
| 電磁兼容性 | 抗快速瞬變 - 測試等級: 級別 4 符合 EN/IEC 61000-4-4 |
| 靜電放電抗干擾 - 測試等級: 級別 3 符合 EN/IEC 61000-4-2 | |
| 免于傳導干擾 - 測試等級: 級別 3 符合 EN/IEC 61000-4-6 | |
| 射頻電磁場輻射抗擾度試驗 - 測試等級: 級別 3 符合 EN/IEC 61000-4-3 | |
| 電壓下降與斷路抑制測試 符合 EN/IEC 61000-4-11 | |
| 浪涌放電抗干擾 - 測試等級: 級別 3 符合 EN/IEC 61000-4-5 | |
| 符合標準 | EN/IEC 61800-3 |
| EN/IEC 61800-5-1 | |
| IP 保護等級 | IP20 上部不帶盲板 |
| IP40 上邊距 | |
| 污染等級 | 2 符合 EN/IEC 61800-5-1 |
| 環境特征 | 塵土污染抵抗 等級3C2 符合 EN/IEC 60721-3-3 |
| 化學污染抵抗 等級3C3 符合 EN/IEC 60721-3-3 | |
| 抗沖擊 | 15 gn 適用 11 ms 符合 EN/IEC 60068-2-27 |
| 相對濕度 | 5…95 % 無凝結 符合 IEC 60068-2-3 |
| 5…95 % 無滴水 符合 IEC 60068-2-3 | |
| 貯存環境溫度 | -25…70 °C |
| 環境溫度 | -10…55 °C 無降容 |
| 55…60 °C 取下變頻器頂部的保護蓋 電流降額 2.2 %/ °C | |
| 工作海拔 | <= 1000 m 無 |

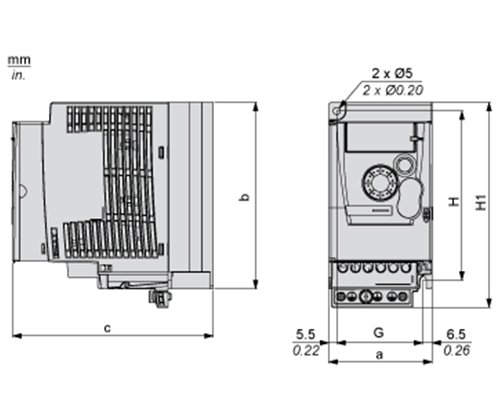

尺寸圖：
| 尺寸 (mm) | |||||||
| a | b | c | G | H | H1 | ? | 螺釘 |
| 72 | 130 | 130 | 60 | 118 | 143 | 5 | M4 |
| 尺寸 (in.) | |||||||
| a | b | c | G | H | H1 | ? | 螺釘 |
| 2.83 | 5.12 | 5.12 | 2.36 | 4.65 | 5.63 | 0.2 | M4 |
安裝和間隙：

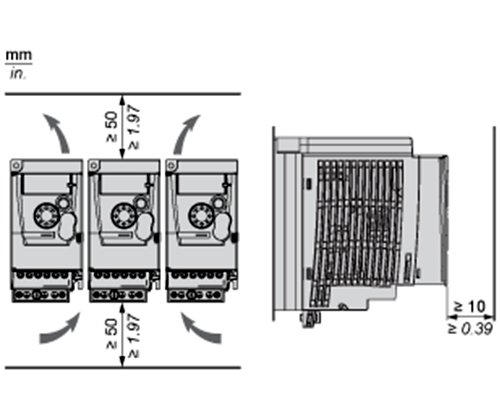

間距

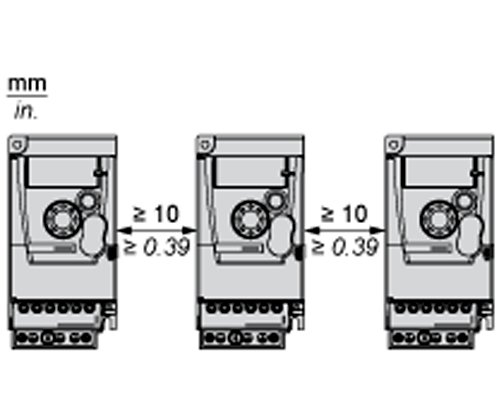

安裝類型 A

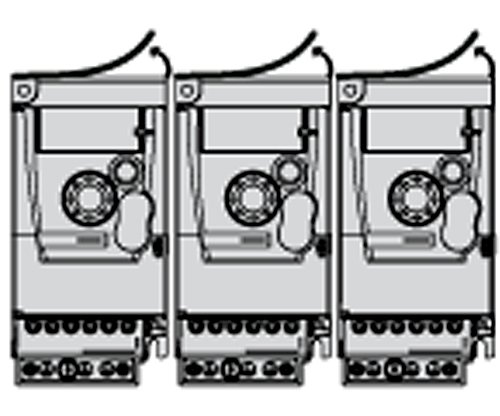

安裝類型 B
拆除變頻器頂部的保護蓋。

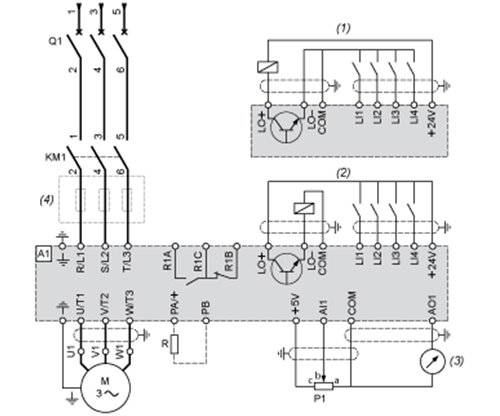

接線：
A1：變頻器
KM1：接觸器（僅限于需要控制電路的情況）
P1：2.2 kΩ 參考電位計。可更換為 10 kΩ 的電位計（最大）。
Q1：斷路器
R：制動電阻器（選件）
(1)負邏輯（漏型）
(2)正邏輯（源型）（出廠設置）
(3)0...10 V 或 0...20 mA
(4)三相線路電抗器（選件）
