變頻器 ATV12 - 0.37kW - 0.55hp - 200..240V - 1ph - 帶散熱片
產品概述：
Altivar 12變頻器具有易于安裝 (基于即插即用原理)、結構緊湊、集成多種功能的特點以及可選的基座版本使其特別適合于簡單工業機械或一些民用設備。
產品特性：
● ATV12提高了可靠性和操作簡單性，為您的應用節省了更多時間
● 適用于緊湊型機器的內置EMC的小體積變頻器
● 編程和菜單更加直觀、用戶友好
● 即使在包裝中斷電的情況下也能完全安全地配置
● 能承受?chē)?yán)苛環境的設計
● 這些組件的質量能夠保障10年
產品詳情
| 主要信息 | |
| 產品系列 | Altivar 12 |
| 產品類型 | 變頻器 |
| 應用領域 | 簡易機械 |
| 安裝類型 | 柜裝 |
| 通訊端口協議 | 串口Modbus |
| 供電頻率 | 50/60 Hz +/- 5 % |
| 額定電源電壓 [Us] | 200...240 V - 15...10 % |
| 額定輸出電流 | 2.4 A |
| 電機功率 | 0.55 hp |
| 電動機功率 (kW) | 0.37 kW |
| 電機功率 | 0.55 hp |
| EMC 濾波器 | 集成的 |
| IP防護等級 | IP20 |
| 補充信息 | |
| 離散量輸入數量 | 4 |
| 離散量輸出數量 | 2 |
| 模擬量輸入數量 | 1 |
| 模擬量輸出數量 | 1 |
| 繼電器輸出數量 | 1 |
| 物理接口 | 2線制RS485 |
| 連接器類型 | 1 RJ45 |
| 連續輸出電流 | 2.4 A 在…上 4 kHz |
| 訪問方法 | 服務器 Modbus 串行 |
| 變頻器輸出頻率 | 0.5…400 Hz |
| 速度范圍 | 1…20 |
| 采樣期間 | 20 ms, 公差 +/- 1 ms 適用 邏輯輸入 |
| 10 ms 適用 模擬量輸入 | |
| 線性度誤差 | ‘+/- 0.3 % 最大值 適用 模擬量輸入 |
| 頻率分辨率 | 模擬量輸入: A/D 轉換器, 10 位 |
| 顯示單元: 0.1 Hz | |
| 時間常量 | 20 ms +/- 1 ms 用于型號更改 |
| 傳輸速率 | 9.6 kbit/s |
| 19.2 kbit/s | |
| 38.4 kbit/s | |
| 傳輸幀 | RTU |
| 地址數 | 1…247 |
| 數據格式 | 8比特，可配置為偶數，奇數或無奇偶 |
| 通訊服務 | 讀保持寄存器 (03) 29字 |
| 寫單寄存器（06） 29字 | |
| 寫多寄存器 （16） 27字 | |
| 讀/寫多個寄存器 (23) 4/4字 | |
| 讀設備標識 (43) | |
| 極化方式 | 無阻抗 |
| 4 quadrant operation possible | FALSE |
| 異步電機控制配置文件 | 無傳感器的通量矢量控制 |
| 壓頻比(V/f) | |
| 二次電壓/頻率比 | |
| Maximum output frequency | 4 kHz |
| 瞬時過轉矩 | 150…170 % 額定電機轉矩取決于驅動器的額定值和電機類型 |
| 加速和減速傾斜 | 從 0 至 999.9 s 線性 |
| S | |
| U | |
| 電機滑差補償 | 可調 |
| 出廠預置 | |
| 開關頻率 | 2...16 kHz 可調 |
| 4...16 kHz 有 | |
| 額定開關頻率 | 4 kHz |
| 制動至停止 | 采用直流注入 |
| Brake chopper integrated | FALSE |
| 線路電流 | 5.9 A 在…上 100 V (重載) |
| 4.9 A 在…上 120 V (重載) | |
| 最大輸入電流 | 4.9 A |
| Maximum output voltage | 240 V |
| 視在功率 | 1.2 kVA 在…上 240 V (重載) |
| 最大瞬變電流 | 3.6 A 在 60 s (重載) |
| 4.0 A 在 2 s (重載) | |
| 電網頻率 | 50...60 Hz |
| Relative symmetric network frequency tolerance | 5% |
| 預期線路Isc | 1 kA |
| Base load current at high overload | 2.4 A |
| 功耗W | 自然冷卻: 27.0 W |
| With safety function Safely Limited Speed (SLS) | FALSE |
| With safety function Safe brake management (SBC/SBT) | FALSE |
| With safety function Safe Operating Stop (SOS) | FALSE |
| With safety function Safe Position (SP) | FALSE |
| With safety function Safe programmable logic | FALSE |
| With safety function Safe Speed Monitor (SSM) | FALSE |
| With safety function Safe Stop 1 (SS1) | FALSE |
| With sft fct Safe Stop 2 (SS2) | FALSE |
| With safety function Safe torque off (STO) | FALSE |
| With safety function Safely Limited Position (SLP) | FALSE |
| With safety function Safe Direction (SDI) | FALSE |
| 保護類型 | 線路電源過壓 |
| 總線供電欠壓 | |
| 輸出相線和接地之間的過流 | |
| 過熱保護 | |
| 電機各相線之間短路 | |
| 防止三相輸入相損失 | |
| 電機熱保護通過驅動連續計算I2T | |
| 緊固力矩 | 0.8 N.m |
| 隔離 | 電源與控制之間的電路 |
| 每套數量 | "一套 1 只" |
| 寬度 | 72 mm |
| 高度 | 143 mm |
| 深度 | 121.2 mm |
| 凈重 | 0.7 kg |
| 環境 | |
| 工作海拔 | > 1000, < 2000 電流降額 1%/100m |
| <= 1000 m 無 | |
| 操作位置 | 垂直方向 +/- 10° |
| 產品認證 | NOM |
| CSA | |
| C-Tick | |
| UL | |
| GOST | |
| RCM | |
| KC | |
| 標識 | CE |
| 符合標準 | UL 508C |
| UL 618000-5-1 | |
| EN/IEC 61800-5-1 | |
| EN/IEC 61800-3 | |
| 組裝方式 | 帶散熱片 |
| 電磁兼容性 | 抗快速瞬變 級別 4 符合 EN/IEC 61000-4-4 |
| 靜電放電抗干擾 級別 3 符合 EN/IEC 61000-4-2 | |
| 免于傳導干擾 級別 3 符合 EN/IEC 61000-4-6 | |
| 射頻電磁場輻射抗擾度試驗 級別 3 符合 EN/IEC 61000-4-3 | |
| 浪涌放電抗干擾 級別 3 符合 EN/IEC 61000-4-5 | |
| 電壓下降與斷路抑制測試 符合 EN/IEC 61000-4-11 | |
| Environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 |
| Class 3S2 according to IEC 60721-3-3 | |
| Maximum acceleration under shock impact (during operation) | 150 m/s2 at 11 ms |
| Maximum acceleration under vibrational stress (during operation) | 10 m/s2 at 13...200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
| 過電壓類別 | Class III |
| 調節回路 | 可調的PID調節器 |
| 電磁輻射 | 輻射發射 環境1分類C2 符合 EN/IEC 61800-3 2...16 kHz 屏蔽電纜 |
| 傳導發射 未集成的EMC濾波器 環境1類C1 符合 EN/IEC 61800-3 2, 4, 8, 12 和 16 kHz 屏蔽電纜 <5 m | |
| 傳導發射 未集成的EMC濾波器 環境1分類C2 符合 EN/IEC 61800-3 2...12 kHz 屏蔽電纜 <5 m | |
| 傳導發射 未集成的EMC濾波器 環境1分類C2 符合 EN/IEC 61800-3 2, 4 和 16 kHz 屏蔽電纜 <10 m | |
| 傳導發射 附加的EMC濾波器 環境1類C1 符合 EN/IEC 61800-3 4...12 kHz 屏蔽電纜 <20 m | |
| 傳導發射 附加的EMC濾波器 環境1分類C2 符合 EN/IEC 61800-3 4...12 kHz 屏蔽電纜 <50 m | |
| 傳導發射 附加的EMC濾波器 環境2分類C3 符合 EN/IEC 61800-3 4...12 kHz 屏蔽電纜 <50 m | |
| 抗振動 | 1 gn (f = 13…200 Hz) 符合 EN/IEC 60068-2-6 |
| 波峰至波峰 1.5 mm (f = 3…13 Hz) - 驅動器未裝在DIN對稱導軌上 - 符合 EN/IEC 60068-2-6 | |
| 抗沖擊 | 15 gn 適用 11 ms 符合 EN/IEC 60068-2-27 |
| 相對濕度 | 5…95 % 無凝結 符合 IEC 60068-2-3 |
| 5…95 % 無滴水 符合 IEC 60068-2-3 | |
| 噪音級別 | 0 dB |
| 污染等級 | 2 |
| Ambient air transport temperature | -25…70 °C |
| 環境溫度 | -10…40 °C 無 |
| 40…60 °C 電流降額 2.2 %/ °C | |
| 貯存環境溫度 | -25…70 °C |

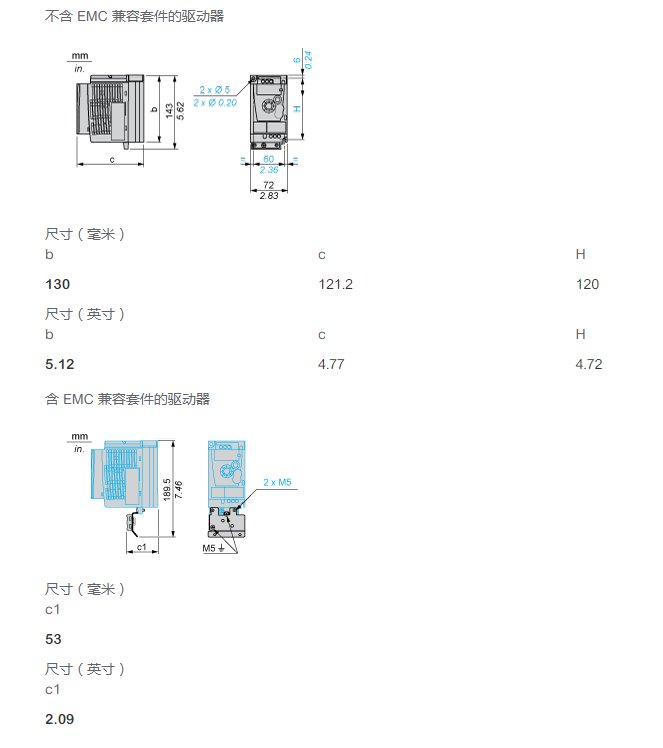

尺寸圖：

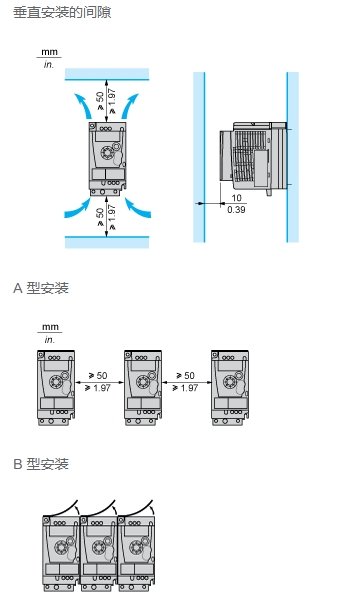

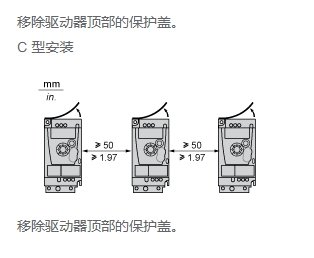

安裝和間隙：

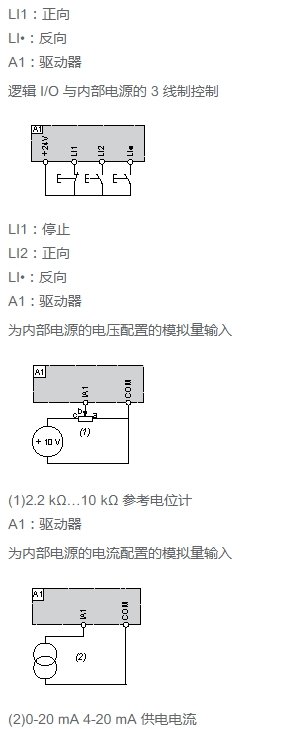

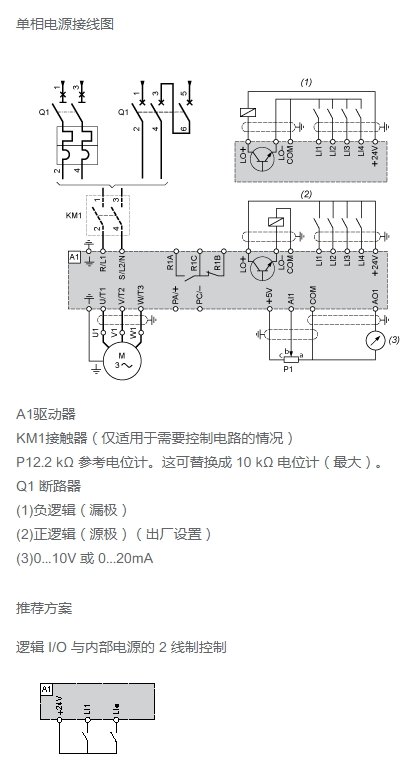

接線：

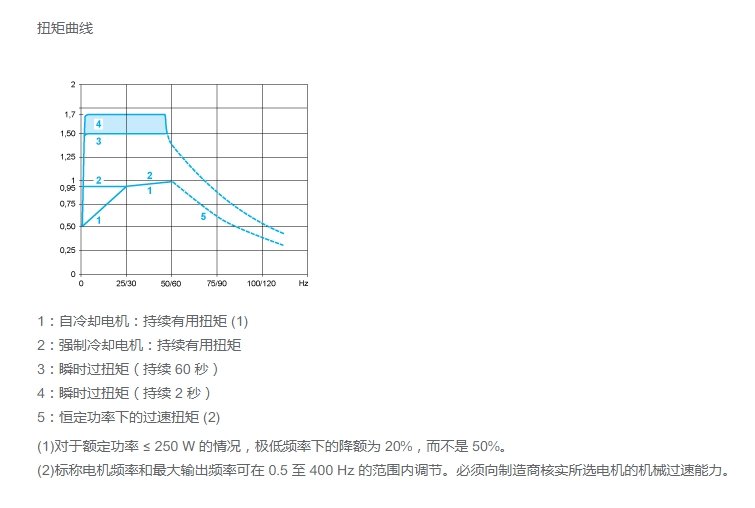

性能曲線：
