AT630變頻器 - 55kW/75HP - 200…240V - IP21/UL類型1
Altivar 600變頻器分為壁掛式單機、柜內安裝式模塊式單機與變頻驅動系統三大類. 可驅動包含同步電機在內的多種電機，廣泛應用于標準負載控制系統. 符合IEC/EN 61800-3，IEC/EN 61000-4，IEC/EN60721-3，IEC/EN 61800-5-1 等國際標準.
● 過程優化：賦能您的資產，為運營提供高級過程數據，使系統更智能。
● 效率提升：生產力和可用性提高20%。
● 能效管理：能耗降低30%。
● 資產管理：減少停機時間并保障核心資產的高效表現。
產品詳情
| 主要信息 | |
| 產品系列 | ATV御程系列 ATV600 |
| 產品類型 | 變頻器 |
| 應用領域 | 過程應用 |
| 產品短名 | ATV630 |
| 變量 | 標準版本 |
| 產品應用場景 | 異步電機 |
| 同步電機 | |
| EMC 濾波器 | 無EMC 濾波器 |
| IP 保護等級 | IP00 符合 IEC 61800-5-1 |
| IP00 符合 screwed | |
| IP21 (套件VW3A9704) 符合 IEC 61800-5-1 | |
| IP21 (套件VW3A9704) 符合 screwed | |
| 額定電源電壓 [Us] | 200...240 V |
| 冷卻方式 | 強制通風 |
| 供電頻率 | 50...60 Hz - 5...5 % |
| 額定電源電壓 [Us] | 200...240 V - 15...10 % |
| 電動機功率 (kW) | 55 kW (標準負載) |
| 45 kW (重載) | |
| 電機功率 | 75 hp 標準負載 |
| 60 hp 重載 | |
| 線路電流 | 189 A 在…上 200 V (標準負載) |
| 161 A 在…上 240 V (標準負載) | |
| 156 A 在…上 200 V (重載) | |
| 134 A 在…上 240 V (重載) | |
| 預期線路Isc | 50 kA |
| 視在功率 | 61.1 kVA 在…上 240 V (標準負載) |
| 50 kVA 在…上 240 V (重載) | |
| 連續輸出電流 | 211 A 在…上 2.5 kHz 適用 標準負載 |
| 176 A 在…上 2.5 kHz 適用 重載 | |
| 異步電機控制配置文件 | 標準變轉矩 |
| 優化轉矩模式 | |
| 標準恒轉矩 | |
| 同步電機控制配置模式 | 永磁同步電機 |
| 同步磁阻電機 | |
| 變頻器輸出頻率 | 0.1…500 Hz |
| 額定開關頻率 | 2.5 kHz |
| 開關頻率 | 2.5...8 kHz 有 |
| 2...8 kHz 可調 | |
| 安全功能 | STO(安全扭矩中斷) SIL 3 |
| 離散量輸入邏輯 | 16個預置速度 |
| 通訊端口協議 | 以太網Modbus |
| 以太網 | |
| Modbus 串行 | |
| 選項卡 | 卡槽A: 通訊模塊, Profibus DP V1 |
| 卡槽A: 通訊模塊, Profinet | |
| 卡槽A: 通訊模塊, DeviceNet | |
| 卡槽A: 通訊模塊, Modbus TCP/EtherNet/IP | |
| 卡槽A: 通訊模塊, CANopen 菊花鏈 RJ45 | |
| 卡槽A: 通訊模塊, CANopen SUB-D 9 | |
| 卡槽A: 通訊模塊, CANopen 螺釘端子排 | |
| 卡槽A/卡槽B: 數字和輸入I/O擴展模塊 | |
| 卡槽A/卡槽B: 繼電器輸出擴展模塊 | |
| 卡槽A: 通訊模塊, Ethernet IP/Modbus TCP/MD-Link | |
| 通訊模塊, BACnet MS/TP | |
| 通訊模塊, 以太網Powerlink | |
| 補充信息 | |
| 安裝類型 | 壁掛式安裝 |
| 最大瞬變電流 | 232.1 A 在 60 s (標準負載) |
| 264 A 在 60 s (重載) | |
| 電網相數 | 3 相 |
| 離散量輸出數量 | 0 |
| 輸出型式 | 繼電器輸出 R1A, R1B, R1C 250 V AC 3000 mA |
| 繼電器輸出 R1A, R1B, R1C 30 V 直流 3000 mA | |
| 繼電器輸出 R2A, R2C 250 V AC 5000 mA | |
| 繼電器輸出 R2A, R2C 30 V 直流 5000 mA | |
| 繼電器輸出 R3A, R3C 250 V AC 5000 mA | |
| 繼電器輸出 R3A, R3C 30 V 直流 5000 mA | |
| 輸出電壓 | <= 電源電壓 |
| 容許的臨時增強電流 | 1.1 x In 在 60 s (標準負載) |
| 1.5 x In 在 60 s (重載) | |
| 電機滑差補償 | 不適用永磁同步電機規律 |
| 自動 無論負載情況 | |
| 可調 | |
| 可以抑制 | |
| 加速和減速傾斜 | 線性可單調 從0.01...9999S |
| 物理接口 | 以太網 |
| 2線制RS485 | |
| 制動至停止 | 采用直流注入 |
| 保護類型 | 熱保護: 馬達 |
| 安全轉矩關斷: 馬達 | |
| 電機斷相: 馬達 | |
| 熱保護: 驅動 | |
| 安全轉矩關斷: 驅動 | |
| 過熱: 驅動 | |
| 輸出相線和接地之間的過流: 驅動 | |
| 輸出電壓過載: 驅動 | |
| 短路保護: 驅動 | |
| 電機斷相: 驅動 | |
| 直流總線過壓: 驅動 | |
| 線路電源過壓: 驅動 | |
| 總線供電欠壓: 驅動 | |
| 總線供電失相: 驅動 | |
| 超速: 驅動 | |
| 控制電路上制動: 驅動 | |
| 傳輸速率 | 10, 100 Mbits |
| 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps | |
| 頻率分辨率 | 顯示單元: 0.1 Hz |
| 模擬量輸入: 0.012/50 Hz | |
| 傳輸幀 | RTU |
| 電氣連接 | 控制: 可拆卸螺釘端子 0.5...1.5 mm2 AWG 20...AWG 16 |
| 線路側: 螺釘終端 2 x 70...3 x 120 mm2 2 x AWG 2/0...2 x 300 kcmil | |
| 馬達: 螺釘終端 2 x 70...3 x 120 mm2 2 x AWG 2/0...2 x 300 kcmil | |
| 端口類型 | RJ45 (在遠程圖形終端) 適用 Ethernet/Modbus TCP |
| RJ45 (在遠程圖形終端) 適用 Modbus 串行 | |
| 數據格式 | 8比特，可配置為偶數，奇數或無奇偶 |
| 極化方式 | 無阻抗 |
| 交換模式 | 半雙工, 全雙工, 自動協商 Ethernet/Modbus TCP |
| 地址數 | 1…247 適用 Modbus 串行 |
| 訪問方法 | 從（站） 以太網Modbus |
| 電源 | 用于邏輯輸入的外部電源: 24 V 直流 (19…30 V), <1.25 mA, 保護類型: 過載和短路保護 |
| 內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保護類型: 過載和短路保護 | |
| 用于邏輯輸入的內部電源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保護類型: 過載和短路保護 | |
| 本地信號指示 | 3 LED for 本地診斷: |
| 3 LED (雙色) for 集成通訊狀態: | |
| 4 顆LED指示燈 (雙色) for 通訊模塊狀態: | |
| 1 個LED (紅色) for 電壓狀態: | |
| 寬度 | 320 mm |
| 高度 | 852 mm |
| 深度 | 390 mm |
| 凈重 | 84 kg |
| 模擬量輸入數量 | 3 |
| 模擬量輸入類型 | AI1, AI2, AI3 軟件-可配置電壓: 0...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits |
| AI1, AI2, AI3 軟件-可配置電流: 0...20 mA, 阻抗: 250 ?, 分辨率 12 bits | |
| AI2 電壓模擬輸入: - 10...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits | |
| 離散量輸入數量 | 8 |
| 數字量輸入類型 | DI7, DI8 可編程為脈沖輸入: 0…30 kHz, 24 V 直流 (<= 30 V) |
| 輸入兼容 | DI1...DI6: 離散量輸入 1 級 PLC 符合 EN/IEC 61131-2 |
| DI5, DI6: 離散量輸入 1 級 PLC 符合 IEC 65A-68 | |
| STOA, STOB: 離散量輸入 1 級 PLC 符合 EN/IEC 61131-2 | |
| 離散量輸入邏輯 | 正邏輯(源) (DI1...DI8), < 5 V (狀態 0), > 11 V (狀態 1) |
| 負邏輯 (漏) (DI1...DI8), > 16 V (狀態 0), < 10 V (狀態 1) | |
| 模擬量輸出數量 | 2 |
| 模擬量輸出 型號 | 軟件-可配置電壓 AQ1, AQ2: 0...10 V 直流 阻抗 470 ?, 分辨率 10 bits |
| 軟件-可配置電流 AQ1, AQ2: 0...20 mA, 分辨率 10 bits | |
| 軟件-可配置電流 DQ-, DQ+: 30 V 直流 | |
| 軟件-可配置電流 DQ-, DQ+: 100 mA | |
| 采樣期間 | 2 ms +/- 0.5 ms (DI1...DI4) - 離散量輸入 |
| 5 ms +/- 1 ms (DI5, DI6) - 離散量輸入 | |
| 5 ms +/- 0.1 ms (AI1, AI2, AI3) - 模擬量輸入 | |
| 10 ms +/- 1 ms (AO1) - 模擬量輸出 | |
| 精度 | +/- 0.6 % AI1, AI2, AI3 用于60 °C的溫度變動 模擬量輸入 |
| +/- 1 % AO1, AO2 用于60 °C的溫度變動 模擬量輸出 | |
| 線性度誤差 | AI1, AI2, AI3: 最大值 +/- 0.15 % 適用 模擬量輸入 |
| AO1, AO2: +/- 0.2 % 適用 模擬量輸出 | |
| 繼電器輸出數量 | 3 |
| 繼電器輸出類型 | 可配置的繼電器邏輯 R1: 故障繼電器 NO/NC 電氣壽命 100000 次 |
| 可配置的繼電器邏輯 R2: 序列繼電器 NO 電氣壽命 100000 次 | |
| 可配置的繼電器邏輯 R3: 序列繼電器 NO 電氣壽命 100000 次 | |
| 更新時間 | 繼電器輸出 (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| 最小開關電流 [Imin] | 繼電器輸出 R1, R2, R3: 5 mA 在…上 24 V 直流 |
| 最大開關電流 | 繼電器輸出 R1, R2, R3 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 250 V AC |
| 繼電器輸出 R1, R2, R3 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 30 V 直流 | |
| 繼電器輸出 R1, R2, R3 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC | |
| 繼電器輸出 R1, R2, R3 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 | |
| 隔離 | 電源與控制端子之間 |
| Maximum output frequency | 500 kHz |
| 最大輸入電流 | 189.0 A |
| Variable speed drive application selection | 建筑-HVAC 離心式壓縮機 |
| 食品和飲料加工 其他應用設備 | |
| 開采礦產和金屬 風機 | |
| 開采礦產和金屬 泵 | |
| 石油和天然氣 風機 | |
| 水和廢水 其他應用設備 | |
| 建筑-HVAC 螺桿式壓縮機 | |
| 食品和飲料加工 泵 | |
| 食品和飲料加工 風機 | |
| 食品和飲料加工 自動化 | |
| 石油和天然氣 電潛泵(ESP) | |
| 石油和天然氣 水噴射泵 | |
| 石油和天然氣 高效能燃油泵 | |
| 石油和天然氣 提煉用壓縮器 | |
| 水和廢水 離心泵 | |
| 水和廢水 容積泵 | |
| 水和廢水 電潛泵(ESP) | |
| 水和廢水 螺桿泵 | |
| 水和廢水 螺桿壓縮機 | |
| 水和廢水 螺桿式壓縮機 | |
| 水和廢水 離心式壓縮機 | |
| 水和廢水 風機 | |
| 水和廢水 輸送機 | |
| 水和廢水 混合器 | |
| Motor power range AC-3 | 55…100 kW 在…上 200…240 V 3 相 |
| 每套數量 | 1 |
| 箱體安裝方式 | 壁掛式安裝 |
| 環境 | |
| 絕緣電阻 | > 1 MOhm 接地 1 分鐘 500 V 直流 |
| 噪音等級 | 69.9 dB 符合 86/188/EEC |
| 冷卻空氣容量 | 600 m3/h |
| 操作位置 | 垂直方向 +/- 10° |
| Maximum THDI | <48 % 全負荷 符合 IEC 61000-3-12 |
| 電磁兼容性 | 靜電放電抗干擾 級別 3 符合 IEC 61000-4-2 |
| 射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3 | |
| 抗快速瞬變 級別 4 符合 IEC 61000-4-4 | |
| 1.2/50和8/20 μs復合波（測試） 級別 3 符合 IEC 61000-4-5 | |
| 抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6 | |
| 污染等級 | 2 符合 EN/IEC 61800-5-1 |
| 抗振動 | 波峰至波峰 1.5 mm (f= 2…13 Hz) 符合 IEC 60068-2-6 |
| 1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6 | |
| 抗沖擊 | 15 gn 適用 11 ms 符合 IEC 60068-2-27 |
| 相對濕度 | 5…95 % 無凝結 符合 IEC 60068-2-3 |
| 環境溫度 | -15…50 °C (無) |
| 50…60 °C (有) | |
| 貯存環境溫度 | -40…70 °C |
| 工作海拔 | <= 1000 m 無 |
| 1000...4800 m 電流降額 1%/100m | |
| 產品認證 | UL |
| ATEX INERIS | |
| TüV | |
| DNV-GL | |
| CSA | |
| ATEX zone 2/22 | |
| 標識 | CE |
| 符合標準 | UL 508C |
| EN/IEC 61800-3 | |
| EN/IEC 61800-3 環境 1 級別 C2 | |
| EN/IEC 61800-3 環境 2 級別 C3 | |
| EN/IEC 61800-5-1 | |
| IEC 61000-3-12 | |
| IEC 60721-3 | |
| IEC 61508 | |
| IEC 13849-1 | |
| 過電壓類別 | III |
| 調節回路 | 可調的PID調節器 |
| 噪音級別 | 69.9 dB |
| 污染等級 | 2 |
尺寸圖：

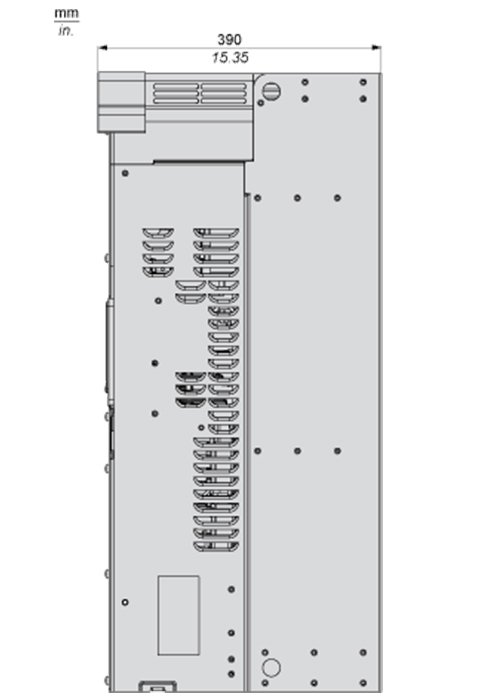

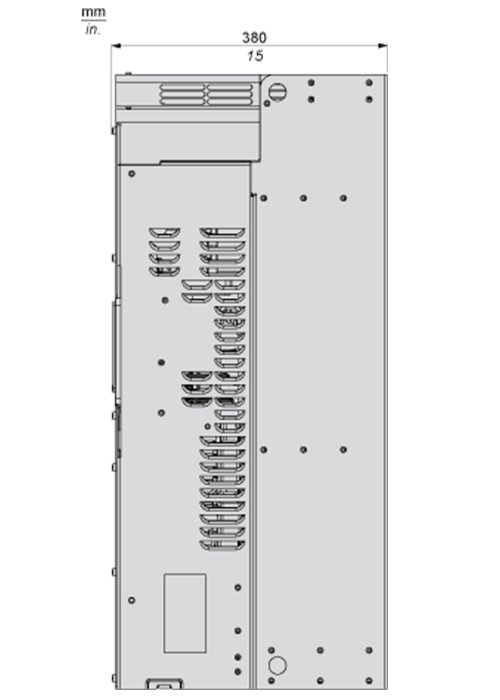

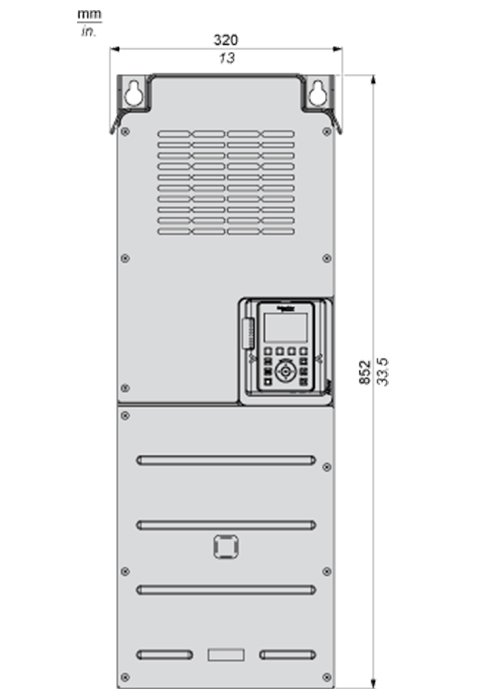

帶 IP21 頂蓋的驅動器右側視圖和正面視圖：

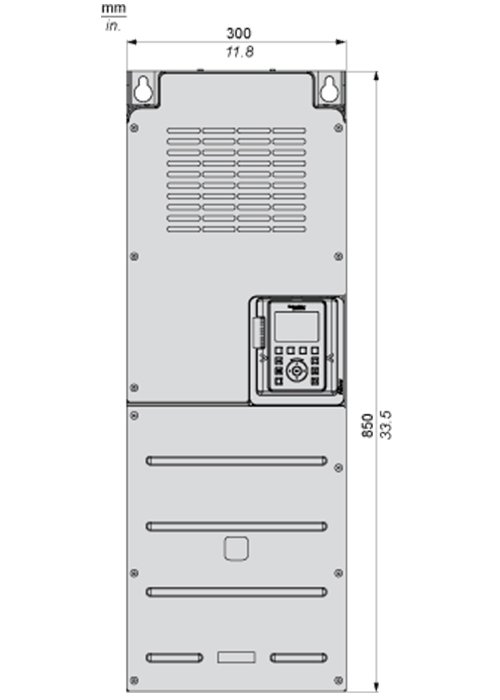

無 IP21 頂蓋的驅動器右側視圖和正面視圖：

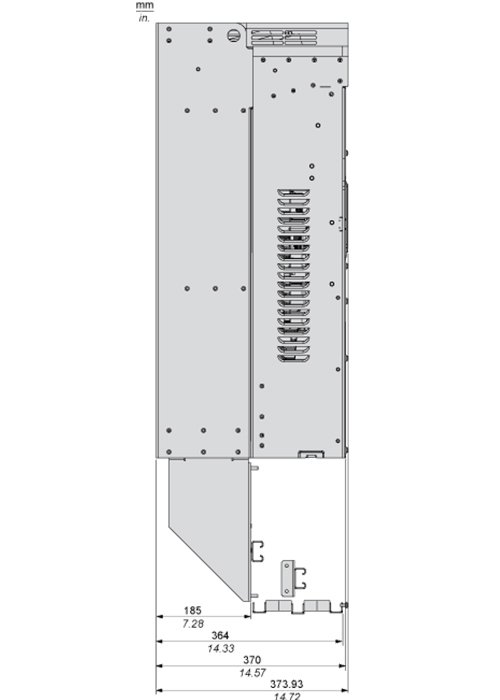

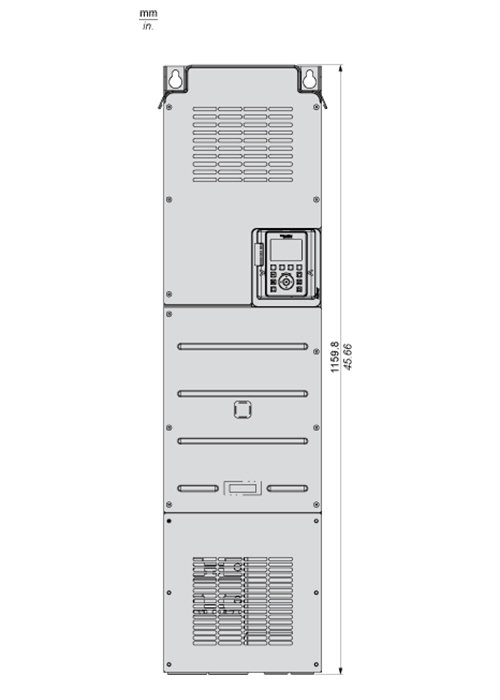

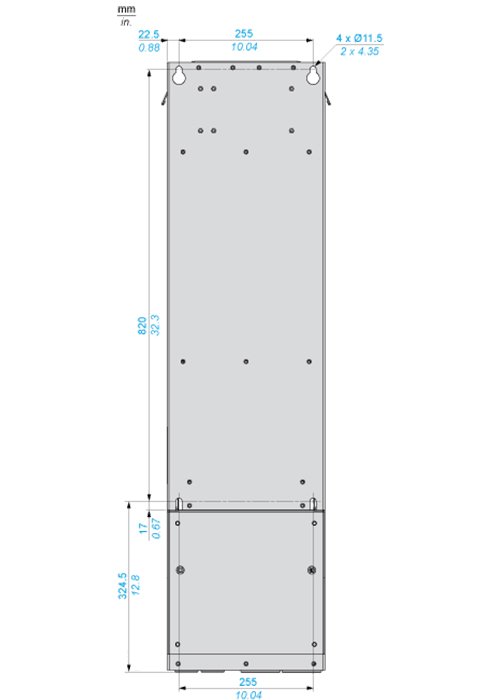

配備有下導管分線盒的驅動器背面、正面和左側視圖：
安裝和間隙：

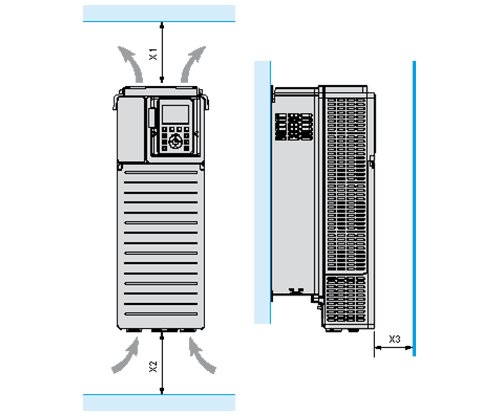

間隙：
| X1 | X2 | X3 |
| ≥ 250 mm (10 in.) | ≥ 250 mm (10 in.) | ≥ 100 mm (3.94 in.) |
安裝類型：

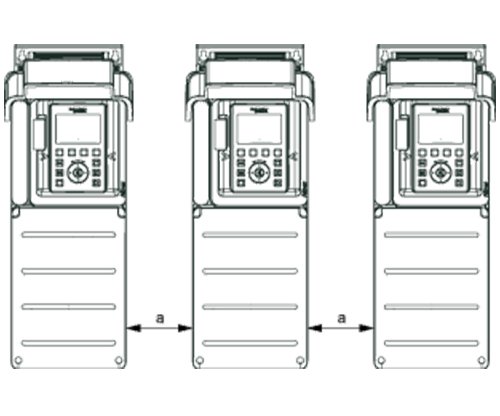

安裝類型 A：獨立安裝 IP21
a ≥ = 110 mm (4.33 in.)

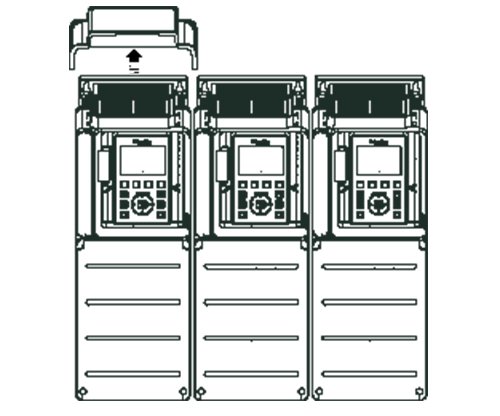

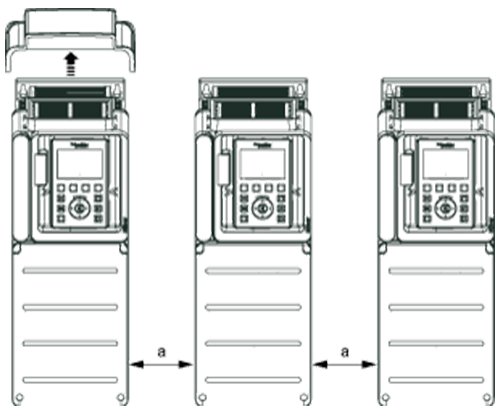

安裝類型 B：并排安裝 IP20，僅適用于環境溫度低于 40 °C (104 °F) 的情況
安裝類型 C：?jiǎn)为?dú)安裝 IP20
a ≥ = 110 mm (4.33 in.)
接線：

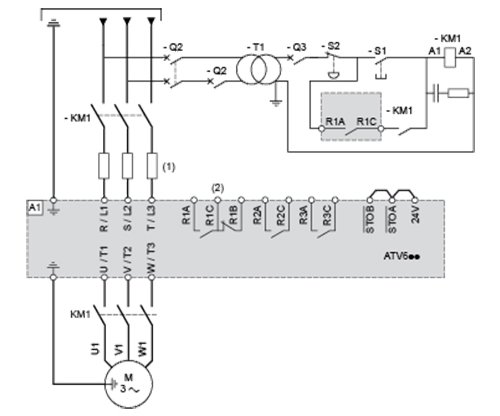

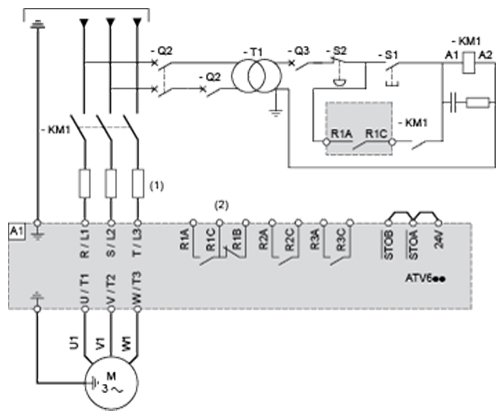

通過線路接觸器實現上游斷路的三相電源，符合 EN 954-1 類別 1 和 IEC/EN 61508 容量 SIL1 標準、依照 IEC/EN 60204-1 標準的停機類別 0 的接線圖
(1)線路電抗器（已使用的情況下）
(2)一旦檢測到錯誤，便將繼電器 R1 設置為 Fault 運行狀態，以關閉產品。
A1：驅動器
KM1：線路接觸器
Q2、Q3：斷路器
S1/S2：按鈕
T1：控制件用變壓器
通過線路接觸器實現下游斷路的三相電源，符合 EN 954-1 類別 1 和 IEC/EN 61508 容量 SIL1 標準、依照 IEC/EN 60204-1 標準的停機類別 0 的接線圖
(1)線路電抗器（已使用的情況下）
(2)一旦檢測到錯誤，便將繼電器 R1 設置為 Fault 運行狀態，以關閉產品。
A1：驅動器
KM1：接觸器

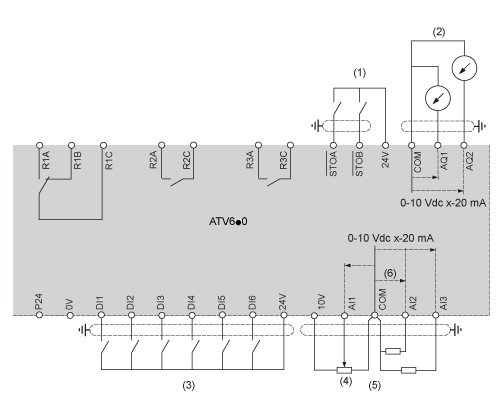

控制塊接線圖
(1)Safe Torque Off
(2)模擬量輸出
(3)數字量輸入
(4)參考電位計
(5)模擬量輸入
R1A、R1B、R1C：故障繼電器
R2A、R2C：順序繼電器
R3A、R3C：順序繼電器

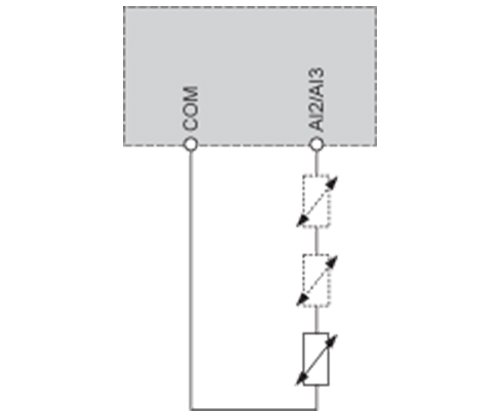

傳感器連接，可在端子 AI2 或 AI3 上連接 1 個或 3 個傳感器。
漏型/源型開關配置
開關用于按照可編程控制器輸出的技術調整邏輯輸入的運行。
如果使用帶 PNP 晶體管的 PLC 輸出，應將開關設置為“源型”(工廠設置)。
如果使用帶 PNP 晶體管的 PLC 輸出，應將開關設置為“外部”。

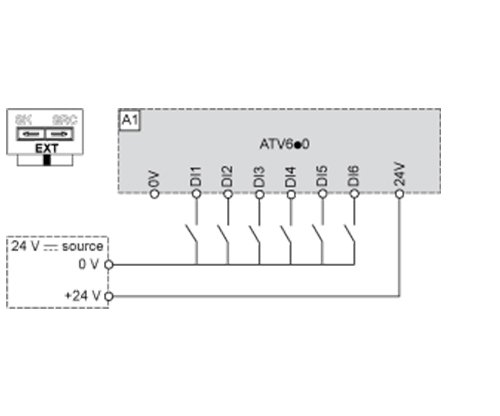

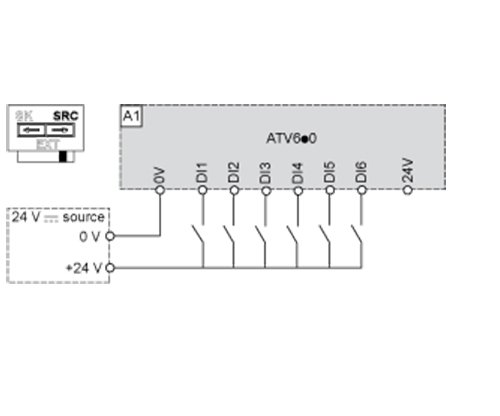

切換設置為 SRC（源型）位置，將使用輸入電源給邏輯輸入供電

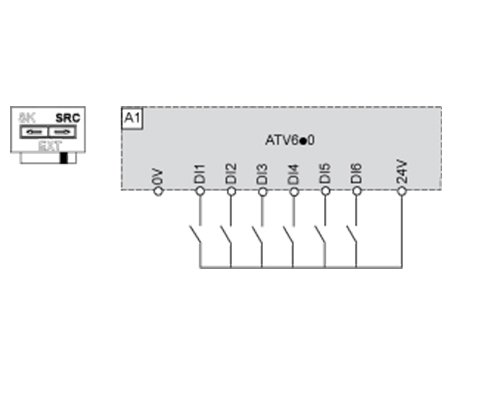

切換設置為 SRC（源型）位置，將使用外部電源給邏輯輸入供電

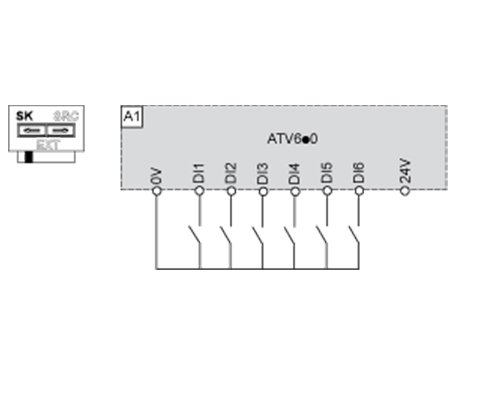

切換設置為 SK（漏型）位置，將使用輸出電源給邏輯輸入供電
切換設置為 EXT（外部）位置，將使用外部電源給邏輯輸入供電

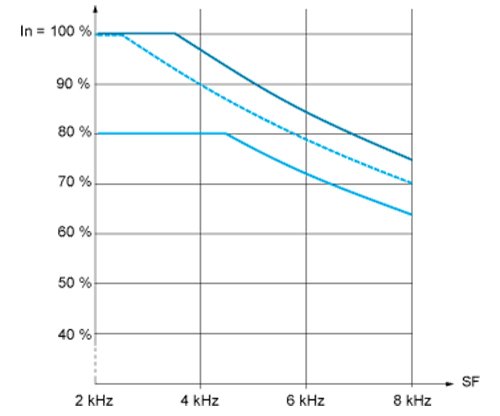

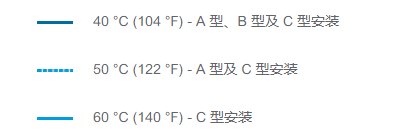

性能曲線：
In：標稱驅動電流
SF：開關頻率
