腳踏開關
采用肯定斷開的設計。尺寸緊湊、安全可靠，滿足大多數工業應用，為設備提供理想的啟動和制動方案
● 優化和通用系列腳踏開關
> 有塑料和金屬兩個系列
> 防護等級IP55和IP66
> 操作溫度-25度到+70度
> CE,UL,CSA認證
● XPEY優化型塑料腳踏開關,黃色,IP55
> 帶和不帶保護罩
> 單步,單觸點模塊1NC+1NO
> 在復位狀態,帶或不帶觸發機構
● XPEB通用型塑料腳踏開關,藍色,IP66
> 帶和不帶保護罩
> 單步或兩步,一個或兩個1NC+1NO觸點模塊
> 在復位狀態,帶或不帶觸發機構
> UL,CSA認證
● XPEM/R通用型金屬腳踏開關,藍色/橙色,IP66
> 帶和不帶保護罩
> 單步或兩步,一個或兩個1NC+1NO觸點模塊
> 在復位狀態,帶或不帶觸發機構
> UL,CSA認證
> 模擬量輸出可選
> 雙保護外殼可選
> 附件 : 有手杖附件方便移動腳踏開關；有腳底墊板附件
● 質保期 : 18個月
產品詳情
| 主要信息 | |
| 產品系列 | Harmony XPE |
| 產品類型 | 腳踏開關 |
| 材料 | 金屬 |
| 腳踏開關型號 | 單踏板腳踏開關 |
| 產品短名 | XPEM |
| 觸發機構 | 不帶觸發機構 |
| 觸點動作 | 2步 |
| 觸點類型 | 2 NC + NO |
| 顏色 | 蘭色 |
| 補充信息 | |
| 強制打開 | 有 符合 EN/IEC 60947-5-1 附錄K |
| 接線能力 | 螺旋壓入式端子, <= 1 x 2.5 mm2 （可選）帶或者不帶篐線端子 |
| 螺旋壓入式端子, <= 2 x 1.5 mm2 （可選）帶或者不帶篐線端子 | |
| 電纜進線 | 2用于Pg 16電纜套的帶孔進線 |
| 機械壽命 | 15000000 次 |
| 額定工作電流 [Ie] | 3 A, 240 V, AC-15, A300 |
| 0.27 A, 250 V, DC-13, Q300 符合 EN/IEC 60947-5-1 附錄A | |
| 額定絕緣電壓 [Ui] | 500 V （污染等級 3) 符合 EN/IEC 60947-1 |
| 500 V （污染等級 3) 符合 NF C 20-040 C 組 | |
| 500 V （污染等級 3) 符合 VDE 0110 C 組 | |
| 300 V 符合 UL 508 | |
| 300 V 符合 CSA C22.2 No 14 | |
| 額定沖擊耐受電壓 [Uimp] | 6 kV 符合 EN/IEC 60947-1 |
| Maximum resistance across terminals | 25 M? 符合 IEC 60255-7 安全等級3 |
| 25 M? 符合 NF C 93-050 方法 A | |
| 短路保護 | 10 A 熔絲管 類型 gG 符合 EN/IEC 60947-5-1 |
| 10 A 熔絲管 類型 gG 符合 VDE 0660-200 | |
| 額定操作功率 (W) | 10 W DC-13, 工作額定值 <60 次/分鐘, 5000000 次, 24 V, 負載系數: 0.5 符合 EN/IEC 60947-5-1 附錄C |
| 4 W DC-13, 工作額定值 <60 次/分鐘, 5000000 次, 120 V, 負載系數: 0.5 符合 EN/IEC 60947-5-1 附錄C | |
| 7 W DC-13, 工作額定值 <60 次/分鐘, 5000000 次, 48 V, 負載系數: 0.5 符合 EN/IEC 60947-5-1 附錄C | |
| 凈重 | 1.2 kg |
| 環境 | |
| 符合標準 | VDE 0660-200 |
| EN/IEC 60947-5-1 | |
| 產品認證 | FIMKO |
| CSA | |
| 保護處理 | TC |
| 運行溫度 | -25…70 °C |
| 貯存環境溫度 | -40…70 °C |
| 抗振動 | 15 gn (f= 10…500 Hz) 符合 IEC 60068-2-6 |
| 抗沖擊 | 150 gn 符合 NF E 09-031 |
| 20 gn 符合 IEC 60068-2-27 | |
| 過電壓種類 | Class I 符合 EN/IEC 61140 |
| Class I 符合 NF C 20-030 | |
| IP 保護等級 | IP66 符合 screwed |

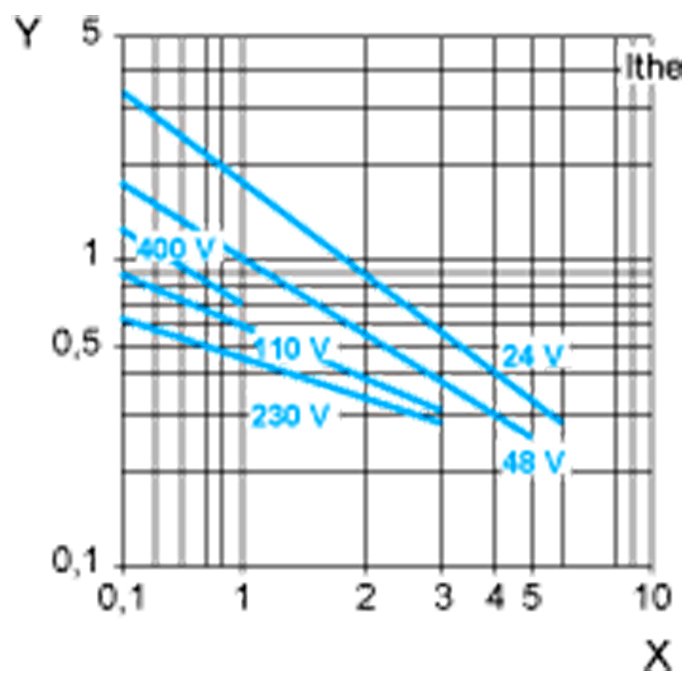

性能曲線：
觸點的電氣壽命
AC-15 使用類別
操作速率：3600 次操作循環/小時。負載因數 = 0.5。
感性電路：
X電流 (A)
Y百萬次操作次數
