帶電纜的指紋開關
產品概述：
通過指紋驗證，確認您對機器、車輛和房間等的訪問權限。是一種簡單、可靠和有效的解決方案
產品特性：
● 共有兩種類型的產品 :
雙穩態的指紋開關XB5S1B,具有兩個穩定的狀態
單穩態指紋開關XB5S2B,實現脈沖控制功能
● 指紋開關的使用者有兩類 :
管理員,可以對指紋的注冊和刪除進行管理
操作員,在注冊之后,可以將指紋開關當作控制元件使用。
● 指紋開關為一體式結構,通過塑料螺母進行固定,不需要任何工具,安裝孔的直徑為22mm,工作電壓為直流24V。
接線通過指紋開關自帶的2米電纜或M12的連接器實現。
指紋開關可以安裝在平坦的水平或垂直表面
保護罩是可選件,用來保護指紋開關的工作表面。該保護罩通過不干膠固定在指紋開關上。
● 質保期 : 18個月
產品詳情
| 主要信息 | |
| 產品類型 | 生物識別開關 |
| 應用領域 | 工業機器 |
| 物料輸送 | |
| 產品短名 | XB5S |
| 邊框材料 | Dark grey plastic |
| 安裝直徑 | 22 mm |
| 輸出類型 | PNP |
| 每件單獨銷售數量 | 1 |
| IP 保護等級 | IP20 符合 EN/IEC 60529 (后面) |
| "IP65" 符合 EN/IEC 60529 (前面板) | |
| 操作員類型 | 鎖定 |
| 操作頭位置信息 | 2位 |
| 操縱桿外形 | 指紋閱讀機 |
| 接線能力 | 1 預置線纜, 3 x 0.34 mm2 |
| 內存使用 | 100個用戶，每個用戶最多注冊2個指紋 |
| 補充信息 | |
| 機柜材料 | 聚酰胺PA66 |
| 電纜絕緣材料 | PvR |
| 操作位置 | 水平位置 |
| 平面安裝 | |
| 垂直表面安裝 | |
| 模塊功能 | 雙穩態 |
| 凈重 | 0.17 kg |
| 標識 | CE |
| 本地信號指示 | 1 個LED (綠色) for 輸出狀態指示燈: |
| 1 個LED (橙色) for 管理員注冊模式: | |
| 1 個LED (橙色) for 操縱器注冊模式: | |
| 1 個LED (紅色) for 錯誤: | |
| 1 個LED (紅色) for 復位: | |
| 短路保護 | 250 mA 外部熔斷器 類型 gG |
| 額定電源電壓 [Us] | 24 V 直流 |
| 電氣連接 | 自由線端 和 3 線 的 2 m |
| 電源電壓范圍 | 20…30 V 直流 |
| 保護類型 | 短路 |
| 反極性 | |
| 過載保護 | |
| 最大開關電流 | 200 mA |
| 殘壓 [Ures] | 1 V 閉合狀態 |
| 電流消耗 | <= 70 mA 無負荷 |
| 一次延遲 | 3 s 每多一個注冊用戶 +0.5 ms |
| Maximum delay recovery | 1.5 s |
| Maximum delay response | 1.5 s |
| 環境 | |
| 產品系列 | Harmony XB5S |
| 貯存環境溫度 | -25…70 °C |
| 運行溫度 | -5…50 °C |
| NEMA防護等級 | NEMA 12 |
| 符合標準 | IEC 61000-6-4 |
| IEC 61000-6-2 | |
| 產品認證 | UL |
| CSA | |
| 抗振動 | +/- 3 mm (f= 5…9 Hz) 符合 IEC 60068-2-6 |
| 1 gn (f= 9…500 Hz) 符合 IEC 60068-2-6 | |
| 抗沖擊 | 50 gn 11 ms 符合 IEC 60068-2-27 |

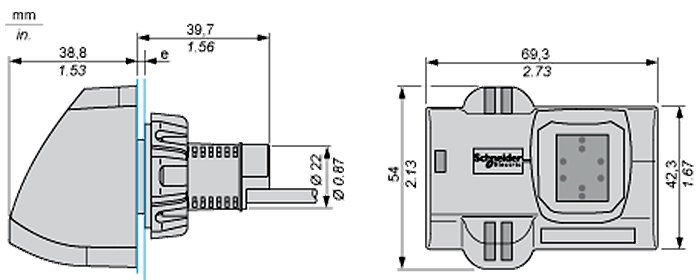

尺寸圖：
e：1 至 6 毫米/0.04 至 0.24 英寸

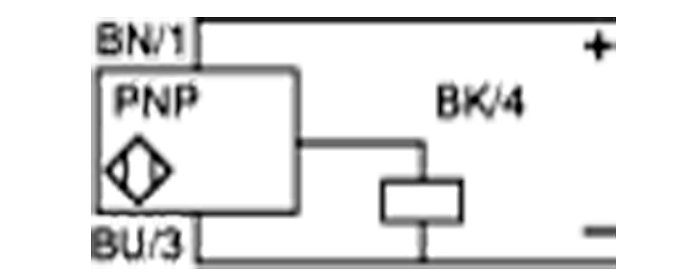

接線：
BU：藍色
BN：棕色
BK：黑色
